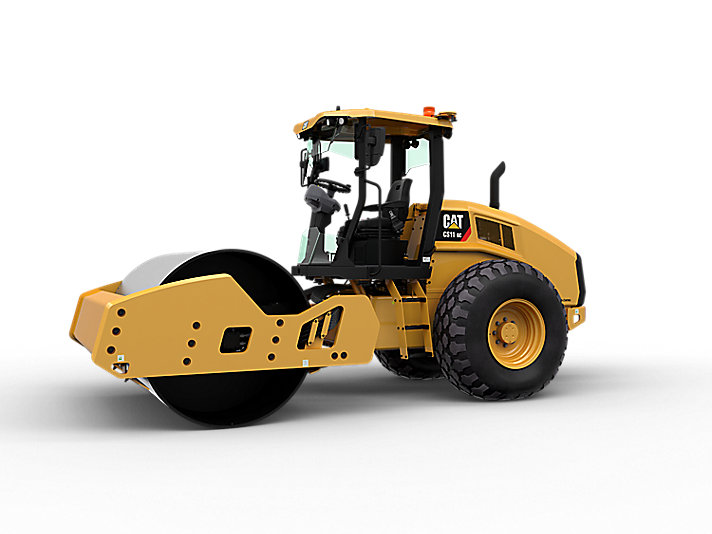

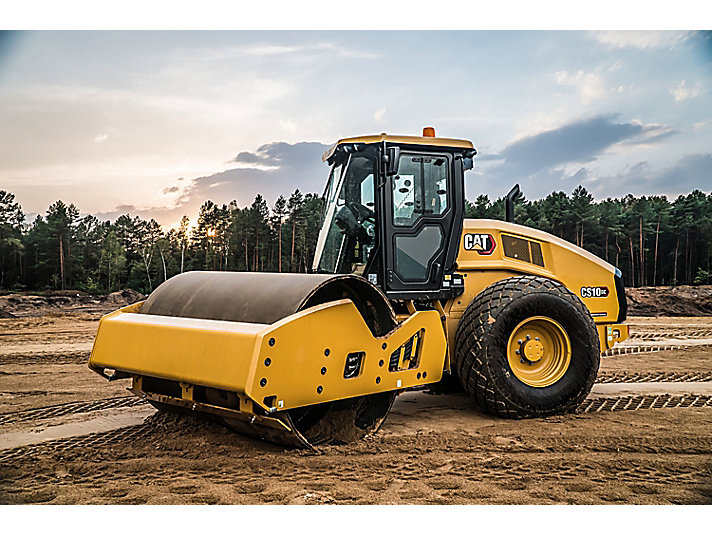

Compacteurs CS10 GC
Demander un devisInformations clés
Poids en ordre de marche - avec cabine
10 492 kg
Largeur de compactage
2 134 mm
Puissance brute
83 kW
Vue D'ensemble
Les compacteurs de sol vibrants GC garantissent une production fiable et économique tout en offrant des performances qui dépassent toutes vos attentes.
AvantagesFacile À Manœuvrer
Le GC CS10 intègre une interface intuitive, une excellente visibilité et une fonction de vibration automatique simplifiant son utilisation.
Coûts D'exploitation Réduits
Jusqu'à 18 % d'économies de carburant en mode éco, intervalles d'entretien prolongés et attelage sans entretien avec roulements étanches à vie.
Jusqu'à 17 % De Passes En Moins
Amplitude et charge linéaire statique supérieures, kits de poids XT flexibles et technologies de compactage évolutives offrant un meilleur compactage sur votre chantier.
Caractéristiques en un coup d'oeil
- Poste De Conduite Confortable Et Ergonomique
- Groupe Motopropulseur
- Des Technologies Qui Améliorent La Qualité Et La Productivité
- Facilité D'entretien
- Système De Vibration Fiable
Poste De Conduite Confortable Et Ergonomique
La console de direction est équipée d'un écran LCD. Cet écran fournit des diagnostics et des données supplémentaires au conducteur. Les machines équipées du contrôle du compactage Cat affichent également les mesures de compactage sur cet écran. Un volant multiposition se règle pour davantage de confort. Le siège réglable en vinyle équipé d'une ceinture de sécurité est confortable et permet d'accéder facilement aux commandes et aux informations de fonctionnement. L'adaptateur 12 volts permet d'alimenter les appareils électroniques personnels. Un tapis de sol réduit les vibrations. Des porte-gobelets se trouvent sur la colonne de direction. De grands rétroviseurs offrent d'excellentes vues sur l'arrière de la machine. Le conducteur bénéficie d'une excellente visibilité à l'avant ; les bords du cylindre, les bords des pneus arrière et l'arrière de la machine renforcent la sécurité et optimisent la production. Les rétroviseurs en option offrent une meilleure visibilité vers l'arrière.
Groupe Motopropulseur
Les compacteurs de sol vibrants GC sont équipés d'un moteur Cat qui offre une plus grande efficacité, un entretien plus facile, une puissance importante et des niveaux sonores réduits.
Des Technologies Qui Améliorent La Qualité Et La Productivité
Le contrôle du compactage Cat peut être amélioré par l'ajout d'une antenne cartographique GNSS (Global Navigation Satellite System, système de navigation globale par satellite) et d'un système d'affichage dédié. Il est ainsi possible d'atteindre une précision de niveau SBAS (Satellite Based Augmentation System, système de renforcement satellitaire), ce qui permet au conducteur de surveiller visuellement les résultats, de les associer à des lieux et d'enregistrer les données à des fins d'analyse ou de documentation. Une fonctionnalité cartographique GNSS RTK (Real-Time Kinematic, cinématique en temps réel) est également disponible. Elle offre une plus grande précision que la technologie SBAS. Deux technologies de mesure de compactage différentes sont disponibles : la technologie CMV (Compaction Meter Value, valeur de compactage) ou la technologie MDP (Machine Drive Power, puissance d'entraînement de la machine). Ces deux technologies affichent les mesures en temps réel sur l'écran LCD. La technologie CMV (Compaction Meter Value, valeur de compactage) est un système de mesure à accéléromètre pour les sols granuleux. Elle est adaptée aux configurations de cylindre lisse. Elle fonctionne lorsque le cylindre vibre, effectue des mesures en profondeur (1,0-1,2 m (3-4 ft)), puis fournit au conducteur une image de ce qui se trouve sous la surface. La technologie CMV peut révéler bien des choses à un conducteur expérimenté, par exemple l'emplacement d'anomalies cachées (objets enterrés, roches, billes d'argile, etc.) ou les zones faiblement compactées. Elle peut même indiquer s'il est nécessaire d'augmenter l'humidité pour faciliter le compactage. La technologie MDP (Machine Drive Power, puissance d'entraînement de la machine) est une technologie exclusive, disponible uniquement sur les machines Caterpillar. Elle indique la rigidité du sol en mesurant la résistance au roulage. Elle peut être utilisée sur les cylindres lisses et sur les machines à cylindre lisse équipées de kits de bandage pour pieds dameurs. Adaptée à tous types de sol, elle fonctionne lorsque le cylindre reste fixe ou vibre. La technologie MDP mesure la profondeur plus près des couches de matériaux compactés, à environ 30-60 cm (1-2 ft) de profondeur. La technologie MDP est plus flexible que la technologie CMV car elle est adaptée à tous les types de sols et elle effectue des mesures plus proches de la surface, ce qui permet de comparer les résultats à ceux des équipements de mesure portables tels que les déflectomètres à masse tombante et les jauges nucléaires. Elle ne nécessite pas que le cylindre vibre, ce qui réduit les risques de décompactage lors du roulage de contrôle.
Facilité D'entretien
La conception permet d'accéder facilement à tous les points d'entretien au niveau du sol. De longs intervalles d'entretien permettent d'accroître la productivité et de réduire les charges d'exploitation. L'intervalle de vidange de l'huile du système de vibration est de 3 ans/3 000 heures de fonctionnement. L'intervalle de vidange de l'huile hydraulique est de 3 000 heures. L'intervalle de vidange de l'huile moteur est de 500 heures.
Système De Vibration Fiable
Les compacteurs de sol vibrants GC offrent d'excellentes performances de compactage grâce à leur amplitude élevée et à leur charge linéaire statique. Les machines GC utilisent le Système de vibration à carters de balourds étanches Cat éprouvé. La conception du circuit réduit considérablement le risque de contamination, courant dans les conceptions conventionnelles qui utilisent des contrepoids métalliques. Offrant une fiabilité et des performances inégalées, le système de vibration à carters de balourds étanches Cat ne requiert quasiment aucun entretien, la première période d'entretien étant fixée à 3 ans ou 3 000 heures. Une fonction de vibration automatique assure un compactage plus uniforme. Si la vibration est engagée, celle-ci cesse lorsque la vitesse du compacteur devient inférieure à une valeur prédéterminée. Lorsque la translation recommence, la vibration reprend à une vitesse prédéterminée. Cette fonctionnalité contribue à la grande qualité et à l'homogénéité du travail. Les cylindres lisses sont parfaitement adaptés au compactage de matériaux granuleux et peuvent être équipés d'un kit de bandage pour pieds dameurs en option pour le compactage sur sol cohésif ou semi-cohésif.
Contactez nos experts
Maroc
International
Lundi au vendredi 8h00-17h30 (UTC)
Spécifications produit pour CS10 GC
- POIDS
- Poids en ordre de marche - avec cabine10492 kg
- Poids en ordre de marche - avec toit ROPS/FOPS10338 kg
- Poids en ordre de marche - avec toit pare-soleil10160 kg
- Poids - tambour avec toit ROPS/FOPS5855 kg
- Poids - tambour avec toit pare-soleil5722 kg
- Poids - tambour avec cabine13001 kg
- CARACTÉRISTIQUES DE FONCTIONNEMENT
- Largeur de compactage2134 mm
- Hauteur de passage de bordure492 mm
- Garde au sol518 mm
- Rayon de braquage - à l'intérieur du bord du cylindre3.9 m
- Vitesse de translation - maximale11 km/h
- Charge linéaire statique - avec ROPS/FOPS27.6 kg/cm
- MOTEUR
- Puissance brute83 kW
- Modèle de moteurC4.4 Cat
- Puissance nette - ISO 924979.4 kW
- Puissance nette - SAE J134978.5 kW
- Course127 mm
- Alésage105 mm
- DIMENSIONS
- Longueur hors tout5.7 m
- Largeur hors tout2.3 m
- Largeur du tambour2134 mm
- Hauteur maximale3 m
- Diamètre du tambour1535 mm
- Empattement3 m
- SYSTÈME DE VIBRATION
- Amplitude nominale - élevée2 mm
- Amplitude nominale - basse1 mm
- Force centrifuge - maximale250 kN
- Force centrifuge - minimale149 kN
- Fréquence de vibration - Mode Éco28,6 - 30 Hz
- Fréquence de vibration - Mode Éco1 716 - 1 800 vpm
- Fréquence de vibration - standard30 à 33 Hz
- Fréquence de vibration - standard1800 à 1980 vpm
- Plage d'options de fréquences variables23,3-30,5 Hz (1 400-1 830 vpm)
- CONTENANCES POUR L'ENTRETIEN
- Contenance du réservoir de carburant248 l
- PNEUS
- Pneus23,1 x 26
