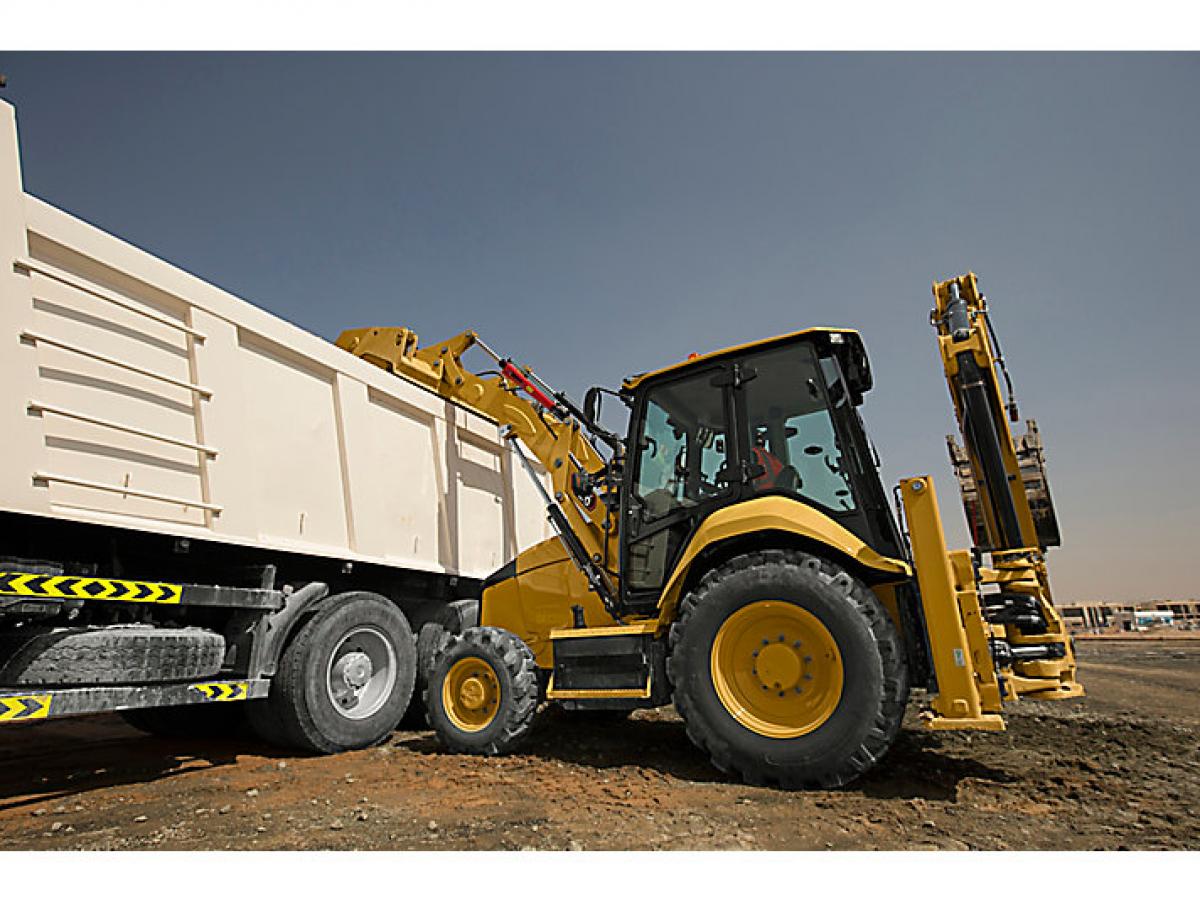

Chargeuses-Pelleteuses 426-07

Demander un devis

Informations clés

Puissance - Nette

66,4 kW

Poids en ordre de marche - Nominal

8.425 kg

Poids en ordre de marche - Maximum

11.000 kg

Vue d'ensemble

Caterpillar a fait ses preuves dans le secteur des équipements de construction et produit des machines de qualité supérieure depuis 90 ans, apportant le progrès et favorisant des changements positifs et durables sur tous les continents. Depuis plus de 35 ans, nous avons conçu des chargeuses-pelleteuses axées sur le conducteur, privilégiant la fiabilité, la puissance et le confort du poste de conduite. La Chargeuse-pelleteuse 426-07 de CAT^® poursuit cette tradition et contribue au développement de votre activité.

Caractéristiques en un coup d'oeil

Cabine de l'Opérateur
Groupe Motopropulseur
Performances du Chargeur
Performances de la Pelle Rétro
Hydraulique Puissante et Efficace
Facilité de Maintenance

Cabine de l'Opérateur

La cabine de l'opérateur du modèle 426 est conçue pour offrir un confort maximal, une facilité d'utilisation et un confort toute la journée pour l'opérateur exigeant d'aujourd'hui. Conçue spécifiquement pour le marché, la cabine du modèle 426 dispose d'un intérieur spacieux, de vitres plates et d'une excellente visibilité. La cabine est plus large, permettant à l'opérateur de se déplacer librement lorsqu'il passe d'un mode de fonctionnement à un autre. Une excellente ergonomie garantit que tous les contrôles sont facilement accessibles pour l'opérateur, avec une colonne de direction inclinable et des accoudoirs disponibles en option. D'autres caractéristiques comprennent un espace de rangement supplémentaire, de grandes aérations dans toute la cabine et des jauges claires fournissant des informations à l'opérateur pour maximiser les performances de la machine. Des vitres teintées sont proposées en standard pour que les opérateurs se sentent à l'aise dans tous les environnements.

Groupe Motopropulseur

Groupe Motopropulseur
Le modèle 426 est équipé du moteur Cat 3054C en standard (conforme aux normes U.S. EPA Tier 2/équivalent UE Stage II) et du moteur Cat C4.4 en option (conforme aux normes U.S. EPA Tier 3/équivalent UE Stage IIIA). Le moteur est un moteur quatre cylindres à quatre temps à injection directe avec turbocompresseur, équipé d'une bougie de préchauffage standard pour des performances optimales par temps froid. Cela garantit un démarrage fiable jusqu'à -26 °C. Un ensemble en option pour temps froid est disponible pour garantir un démarrage fiable jusqu'à -55 °C. Le moteur dispose également d'une pompe à eau entraînée par engrenage, offrant une meilleure fiabilité que la technologie de courroie conventionnelle.

Essieu et Freins
L'essieu arrière du modèle 426 est de conception fermée avec un système de freinage à disque multiplaques immergé dans l'huile. Ce système est auto-ajustant et permet de fonctionner dans les environnements les plus difficiles. L'essieu arrière offre un verrouillage de différentiel à 100 % qui améliore la traction lors du travail sur des terrains difficiles. Cela permet d'obtenir de meilleures performances tout en réduisant l'usure des pneus. Le système comporte deux pédales de frein pour un freinage séparé dans les espaces de travail restreints. La transmission intégrale (AWD) est activée via un interrupteur sur le panneau de commande avant ou par la pédale de frein lors du freinage à quatre roues. L'AWD peut être activé en mouvement, sous charge, dans n'importe quel rapport et en marche avant ou arrière. L'essieu avant de l'AWD est monté en pendule et est scellé et lubrifié en permanence, ne nécessitant aucune maintenance quotidienne. Un protecteur est disponible pour protéger l'arbre de transmission, augmentant la durabilité de cette machine lorsqu'elle travaille dans des environnements rocheux difficiles.

Transmission
Le modèle 426 est équipé d'une transmission Power-Shuttle de 40 km/h, améliorant la vitesse de déplacement sur route et offrant une meilleure répartition des rapports de vitesse. Le levier de marche avant/arrière sur la colonne de direction est placé pour faciliter les changements de direction en mouvement, et la sélection des vitesses se fait via un levier de changement de vitesse monté au sol.

Performances du Chargeur

Le chargeur à levage parallèle 426 affiche des capacités de levage et des forces de rupture de classe leader, offrant ainsi plus de puissance et une productivité accrue. Disponible avec un godet à usage général, un godet à usage multiple ou un godet à usage multiple avec des fourches, le 426 peut être adapté précisément à vos besoins. Les bras du chargeur à levage parallèle facilitent le levage et le chargement tout en offrant une excellente visibilité vers l'avant ainsi qu'une rétention exceptionnelle des matériaux tout au long des cycles de levage et d'abaissement. L'option de contrôle de la conduite offre une suspension de chargeur pour améliorer le confort de conduite lors des déplacements sur le chantier ou sur la route. Il y a également l'avantage supplémentaire d'une meilleure rétention des matériaux, ce qui apporte une augmentation inestimable de la productivité.

Performances de la Pelle Rétro

Bras de type excavatrice
Le bras immédiatement reconnaissable de Caterpillar est plus qu'une caractéristique de conception cosmétique, il surpasse également les conceptions de bras droits. Que ce soit pour le chargement rapproché de camions sur une autoroute étroite ou pour creuser au-dessus d'obstacles tels que des murs, le bras de type excavatrice offre des performances supérieures. Associez cette polyvalence aux forces de rupture puissantes et à la contrôlabilité du système hydraulique à détection de charge et partage de débit, et vous obtenez la meilleure combinaison de bras et de flèche de l'industrie. Le bras est de conception étroite, assurant une visibilité maximale sur l'outil de travail et le sol. De plus, notre système offre un amortissement de rotation et de bras en standard. Cette fonction permet un creusement très rapide en amortissant le bras lors de la montée. L'amortissement de rotation permet de positionner facilement la pelle au-dessus de la tranchée pour réduire les temps de cycle et augmenter la productivité.

Flèche Extensible
Le modèle 426 est disponible avec une flèche extensible qui augmente la profondeur de fouille et la capacité de portée. Cela permet une plus grande polyvalence de la machine et réduit le temps passé à repositionner la machine. Une conception de section intérieure coulissante aide à garantir que les patins d'usure restent aussi propres que possible, ce qui prolonge les intervalles d'ajustement et de remplacement. Des conduites unidirectionnelles ou bidirectionnelles, pour l'utilisation d'outils de travail hydrauliques, sont disponibles avec la flèche extensible et ont été routées de manière à être protégées des dommages lors du travail dans les tranchées les plus étroites.

Hydraulique Puissante et Efficace

Il est rare que vous travailliez à pleine production 100 % du temps, alors pourquoi la machine devrait-elle fonctionner à pleine capacité, en utilisant plus de carburant, en produisant plus de bruit et en augmentant généralement l'usure des composants clés ? Le modèle 426 est équipé d'un système hydraulique à détection de charge à centre fermé, conçu pour correspondre étroitement à la puissance et au débit requis par l'opération. Cela contribue à augmenter l'efficacité énergétique et à réduire l'usure. Ainsi, que vous soyez en mode de creusement intensif ou que vous effectuiez des travaux délicats autour de services, vous êtes toujours en totale maîtrise. Dans des applications telles que le chargement et le transport, la vitesse est importante. Le système adaptera le débit nécessaire pour accomplir rapidement et efficacement la tâche. Comme il y a peu de demande sur le système à moins que ce ne soit nécessaire, il y a moins de pertes de puissance parasitaires et plus de puissance disponible pour la traction, ce qui signifie de meilleures performances de chargement et de déplacement. Le modèle 426 est également équipé de distributeurs hydrauliques à partage de débit, garantissant que le débit d'huile correct atteint les vérins de mise en œuvre, offrant un meilleur contrôle et éliminant les problèmes de manque d'huile lors de l'utilisation de plusieurs fonctions, telles que le nivellement avec la pelle rétro.

Facilité de Maintenance

Les vérifications quotidiennes qui peuvent être chronophages pour un opérateur occupé sont réduites au minimum sur le modèle 426. Le modèle 426 est équipé d'un capot relevable, permettant l'accès à tous les points de vérification et de remplissage, au filtre à air, au réservoir de lave-glace et aux indicateurs de vérification visuelle. Le modèle 426 offre également un préfiltre à bol transparent, spécialement conçu pour les environnements difficiles dans lesquels cette machine opère, offrant une protection supplémentaire au moteur. Il est situé sur le dessus du capot et fournit un indicateur visuel à l'opérateur lorsqu'il doit être vidé, permettant à l'opérateur de maintenir tous les composants exempts de débris et de maintenir le système à une température de fonctionnement optimale. Le modèle 426 perpétue la tradition des chargeuses-pelleteuses Cat avec des broches d'essieu oscillantes scellées à vie, des joints universels d'essieu et d'arbre d'entraînement scellés à vie. Le système Cat Product Link permet de signaler à distance la localisation et les heures de fonctionnement de la machine.

Contactez nos experts

Maroc

+212 522 438 222

International

+33 1 71 90 40 50

Lundi au vendredi 8h00-17h30 (UTC)

Spécifications produit pour 426-07

Moteur
- Puissance - Net66,4 kW
- ModèleCat 3054C Mechanical Turbo
- ÉmissionsLe moteur répond aux normes d'émission équivalentes U.S. EPA Tier 2/UE Stage II.
- Puissance nominale (standard) - 2 200 tr/min - Brut - ISO 1439668,5 kW
- Puissance maximale nette à 2 200 tr/min - SAE J134966,4 kW
- Couple à 1 200 tr/min - Net38
- Couple maximal à 1 400 tr/min394 N·m
- Alésage105 mm
- Course127 mm
POIDS
- Poids en service - Nominal8 425 kg
- Poids en service - Maximum11 000 kg
- Poids en service8 425 kg
SYSTÈME HYDRAULIQUE
- TypeCircuit fermé
- Type de pompePiston axial à débit variable
- Capacité maximale de la pompe132 l/min
- Pression du système - Pelle rétro250 bar
- Pression du système - Chargeuse250 bar
NIVEAU SONORE
- À l'intérieur de la cabine80 dB(A)
- À l'extérieur de la cabine104 dB(A)
TRANSMISSION
- RemarqueVitesses de déplacement de la chargeuse-pelleteuse à quatre roues motrices à pleine puissance, avec des pneus arrière de 16,9×28.
- Transmission à inverseur - Avant 1ère5,6 km/h
- Transmission à inverseur - Avant 2ème9,3 km/h
- Transmission à inverseur - Avant 3ème21 km/h
- Transmission à inverseur - Avant 4ème40 km/h
- Transmission à inverseur - Arrière 1ère5,6 km/h
- Transmission à inverseur - Arrière 2ème9,3 km/h
- Transmission à inverseur - Arrière 3ème21 km/h
- Transmission à inverseur - Arrière 4ème40 km/h
CAPACITÉS DE REMPLISSAGE DU SERVICE
- Système de refroidissement22 l
- Réservoir de carburant160 l
- Huile moteur - Avec filtre8,8 l
- Transmission - Inverseur de puissance - Traction intégrale15 l
- Essieu arrière16,5 l
- Essieu arrière - Planétaires1,7 l
- Essieu avant (traction intégrale)6,5 l
- Essieu avant (traction intégrale) - Planétaires0,7 l
- Système hydraulique106 l
- Réservoir hydraulique40 l
POIDS*
- Poids en service - Estimé8 425 kg
- Poids en service - Capacité de ROPS - Maximum11 000 kg
- Contrepoids - Base115 kg
- Contrepoids - Moyen240 kg
- Remarque*Configuration de la machine - moteur standard, godet standard, cabine standard avec climatisation, transmission standard à inverseur de puissance, godet chargeur MP de 0,96 m3, godet rétro standard de 24 pouces, pneus de 12,5/80-18 et 16,9-28, pas de contrepoids, opérateur de 80 kg et réservoir de carburant plein.
- Recommandations minimales de contrepoids - E-Stick : E-Stick210 kg
- Recommandations minimales de contrepoids - E-Stick : Godet chargeur - MP avec supports de fourche691 kg
- Recommandations minimales de contrepoids - E-Stick : Godet chargeur - GP530 kg
- Recommandations minimales de contrepoids - E-Stick : Godet chargeur - MP681 kg
- Contrepoids - Haut460 kg
ESSIEUX - TRACTION INTÉGRALE (TI)
- Caractéristiques (1)Essieu arrière robuste avec freins intérieurs à réglage automatique et transmissions finales.
- Caractéristiques (2)La traction intégrale est activée par un interrupteur sur le panneau de console avant ou par la pédale de frein pendant une opération de freinage sur toutes les roues. La traction intégrale peut être activée en mouvement, sous charge, dans n'importe quel rapport, en avant ou en marche arrière. La traction intégrale dispose de transmissions finales externes pour un entretien facile.
- Caractéristiques (3)L'essieu avant à traction intégrale est monté en pendule et est scellé en permanence et lubrifié, ne nécessitant aucun entretien quotidien. Il dispose également d'un cylindre de direction à double effet avec un angle de braquage de 52° pour une maniabilité accrue.
COTES DES ESSIEUX
- Essieu avant (traction intégrale) - Statique22 964 kg
- Essieu avant (traction intégrale) - Dynamique9 186 kg
- Essieu arrière - Statique22 964 kg
- Essieu arrière - Dynamique9 186 kg
DIRECTION
- TypeRoues avant
- Direction assistéeHydrostatique
- Vérin de traction intégrale, un (1) double effet - Alésage65 mm
- Vérin de traction intégrale, un (1) double effet - Course120 mm
- Vérin de traction intégrale, un (1) double effet - Diamètre de la tige36 mm
- Cercle de braquage - Traction intégrale (roue intérieure non freinée) - Extérieur, roues avant8,18 m
- Cercle de braquage - Traction intégrale (roue intérieure non freinée) - Extérieur, godet de chargement le plus large10,97 m
FREINS
- TypeFreins multiples hydrauliques à disques complètement fermés et assistés.
- Caractéristiques (1)Disques Kevlar multiples immergés dans l'huile et actionnés hydrauliquement sur l'arbre d'entraînement de la transmission finale.
- Caractéristiques (2)Complètement fermés et scellés.
- Caractéristiques (3)Auto-ajustement.
- Caractéristiques (4)Deux pédales de frein assistées par le pied peuvent être verrouillées pour la route.
- Caractéristiques (5)Les freins de stationnement/secours sont indépendants du système de freinage principal. Le frein de stationnement (secondaire) est actionné mécaniquement par un levier situé dans la console latérale droite.
- Caractéristiques (6)Respecte les normes ISO 3450:2011 et les exigences CMVR.
DIMENSIONS ET PERFORMANCES DU GODET DE L'EXCAVATRICE : STICK STANDARD
- Force de creusement du godet57,22 kN
- Profondeur de creusement maximale du fabricant4707 mm
- Portée de chargement1528 mm
- Hauteur de travail maximale5721 mm
- Force de creusement du bras35,3 kN
- Profondeur de creusement, fond plat de 2440 mm3740 mm
- Portée depuis le pivot de rotation au niveau du sol5603 mm
- Profondeur de creusement, fond plat de 600 mm, du fabricant4668 mm
- Rotation du godet205°
- Largeur totale des stabilisateurs2242 mm
- Profondeur de creusement, fond plat de 600 mm4092 mm
- Profondeur de creusement, maximum SAE4116 mm
- Hauteur de chargement3934 mm
- Arc de pivotement180°
DIMENSIONS ET PERFORMANCES DU GODET DE LA CHARGEUSE : MP - 1 M³
- Hauteur de travail maximale4348 mm
- Force de rupture en inclinaison60,47 kN
- Hauteur de déversement à l'angle maximal2766 mm
- Charge de basculement au point de rupture6301 kg
- Hauteur maximale de la goupille de pivot3449 mm
- Force de rupture en levage53,95 kN
- Inclinaison maximale du godet au niveau du sol42°
- De la grille au bord de coupe du godet, position de transport1449 mm
- Largeur2262 mm
- Portée de déversement à l'angle maximal822 mm
- Profondeur de creusement145 mm
- Capacité1 m³
DIMENSIONS ET PERFORMANCES DU GODET DE L'EXCAVATRICE : E-STICK EXTENDU
- Largeur totale des stabilisateurs2242 mm
- Hauteur de travail maximale6338 mm
- Portée de chargement2546 mm
- Force de creusement du bras24,59 kN
- Arc de pivotement180°
- Hauteur de chargement4491 mm
- Profondeur de creusement, maximum SAE5208 mm
- Portée depuis le pivot de rotation au niveau du sol6585 mm
- Profondeur de creusement, fond plat de 2440 mm4887 mm
- Profondeur de creusement, fond plat de 600 mm, du fabricant5684 mm
- Force de creusement du godet56,61 kN
- Rotation du godet205°
- Profondeur de creusement, fond plat de 600 mm5168 mm
DIMENSIONS ET PERFORMANCES DU GODET DE LA CHARGEUSE : MP AVEC FOURCHES - 1 M³
- Hauteur de travail maximale4832 mm
- Portée de déversement à l'angle maximal822 mm
- Profondeur de creusement145 mm
- Force de rupture en inclinaison59,26 kN
- Capacité de levage à la hauteur maximale3172 kg
- Charge de basculement au point de rupture6048 kg
- Hauteur maximale de la goupille de pivot3449 mm
- Force de rupture en levage51,04 kN
- Hauteur de déversement à l'angle maximal2766 mm
- Capacité1 m³
- Largeur2262 mm
- Inclinaison maximale du godet au niveau du sol40°
- Angle de déversement à la hauteur maximale46°
- De la grille au bord de coupe du godet, position de transport1449 mm
- Angle de nivellement maximal116°
DIMENSIONS ET PERFORMANCES DU GODET DE L'EXCAVATRICE : E-STICK RÉTRACTÉ
- Profondeur de creusement, fond plat de 2440 mm3806 mm
- Portée de chargement1648 mm
- Portée depuis le pivot de rotation au niveau du sol5657 mm
- Profondeur de creusement, fond plat de 600 mm4158 mm
- Hauteur de chargement3947 mm
- Hauteur de travail maximale5722 mm
- Force de creusement du godet56,61 kN
- Largeur totale des stabilisateurs2242 mm
- Profondeur de creusement, maximum SAE4756 mm
- Force de creusement du bras33,66 kN
- Profondeur de creusement, fond plat de 600 mm, du fabricant4719 mm
- Profondeur de creusement, maximum SAE4191 mm
- Arc de pivotement180°
- Rotation du godet205°
PROFONDEUR DE CREUSEMENT DE LA PELLE RÉTRO
- Profondeur de creusement4707 mm
- E-Stick Extendu5697 mm
- E-Stick Rétracté4756 mm
DIMENSIONS ET PERFORMANCES DU GODET DE LA CHARGEUSE : GP - 1,05 M³
- Capacité1,05 m³
- Largeur2262 mm
- Capacité de levage à la hauteur maximale3610 kg
- Force de rupture en levage54,48 kN
- Force de rupture en inclinaison53,91 kN
- Charge au point de rupture6225 kg
- Hauteur maximale de la goupille de pivot3449 mm
- Angle de déversement à la hauteur maximale46°
- Hauteur de déversement à l'angle maximal2735 mm
- Portée de déversement à l'angle maximal897 mm
- Profondeur de creusement112 mm
- Angle de nivellement maximal113°
- De la grille au bord de coupe du godet, position de transport1480 mm
- Hauteur de travail maximale4370 mm
DIMENSIONS DE LA MACHINE - 426 PHASE 2 : GP - 1,05 M³
- Longueur totale en position de route225 po
- Longueur totale de transport5677 mm
- Hauteur totale de transport - 4,3 m3757 mm
- Largeur totale2346 mm
- Hauteur jusqu'au sommet de la cabine/auvent2895 mm
- Hauteur jusqu'au sommet de la cheminée d'échappement2716 mm
- Centre de l'essieu arrière jusqu'à la grille avant2708 mm
- Empattement AWD2200 mm
DIMENSIONS DE LA MACHINE - 426 PHASE 2 : MP - 1 M³
- Longueur totale en position de route5674 mm
- Longueur totale de transport5681 mm
- Hauteur totale de transport - 4,3 m3757 mm
- Largeur totale2346 mm
- Hauteur jusqu'au sommet de la cabine/auvent2895 mm
- Hauteur jusqu'au sommet de la cheminée d'échappement2716 mm
- Centre de l'essieu arrière jusqu'à la grille avant2708 mm
- Empattement AWD2200 mm
- RemarqueLes dimensions et les spécifications de performance indiquées sont pour les machines équipées de pneus avant de 12,5/80-18, de pneus arrière de 16,9-28, de cabine standard, de bras standard avec godet de 610 mm en service standard, et d'équipements standard, sauf indication contraire.

Équipements standards pour 426-07

CABINE
- Capot, Base
- Voir la page des options de cabine
- La cabine ROPS (Structure de protection contre le retournement) et FOPS (Structure de protection contre les chutes d'objets) sont standard. La ROPS proposée par Caterpillar pour cette machine répond aux critères ROPS ISO 3471:2008 et aux critères FOPS ISO 3449:2005
PNEUS/DIRECTION/FREINS
- Deux roues motrices
- Freins à assistance hydraulique (double pédale)
- Pneus 12-16.5 (avant) – 2RM
- Pneus 12.5/80-18 (avant) – 4RM
- Pneus 16.9-28 (arrière)
MOTEUR/TRANSMISSION
- Batterie 750 CCA, sans entretien (standard)
- Moteur 68,5 kW (93 ch) Cat 3054C
- Neutraliseur de transmission
- Transmission manuelle à 4 vitesses
COMMANDES
- Commandes à levier mécanique
- Direction assistée hydraulique
AUTRES ACCESSOIRES
- Coffre de rangement pour outils
- Attaches de transport
PROTECTIONS
- Renfort de sécurité pour chargeur
BRAS ET LIAISONS DE LA PELLE RÉTRO
- Bras standard
- Verrou de transport, pivotant
- Verrou de transport, bras
HYDRAULIQUE
- Pompe hydraulique (132 L/min)
- Verrouillage latéral (électro-hydraulique)
- Radiateur d'huile hydraulique
HYDRAULIQUE – CHARGEUR
- Dispositif de dégagement pour chargeur, flottant
- Lève-parallèle
ÉLECTRIQUE
- Liaison de produits, cellulaire
- Alarme de recul
- Système électrique 12 volts
- Alternateur 120 ampères

Options disponibles pour 426-07

CABINE
- Capote, Plus
- Cabine, Standard
- Cabine, Standard Plus
PNEUS/DIRECTION/FREINS
- Transmission Intégrale
- Pneus 18.4-26 Arrière
MOTEUR/TRANSMISSION
- Batterie 750 CCA, Sans Entretien (usage intensif)
- Moteur 70 kW (94 ch) Cat C4.4
- Chauffe-Moteur
AUTRES ACCESSOIRES
- Contrepoids, 115 kg
- Contrepoids, 240 kg
- Contrepoids, 460 kg
- Garde-Boue Avant
- Tampons de Rue, Stabilisateurs
- Support de Plaque d'Immatriculation Arrière et Feu
PROTECTIONS
- Protection, Arbre de Transmission
- Protection, Feux Arrière
BRAS ET LIENS - RETROCAVEUSE
- Attache Rapide, Mécanique (retrocaveuse)
- Extension du Bras
HYDRAULIQUE
- Raccords Rapides Hydrauliques Auxiliaires
HYDRAULIQUE - RETROCAVEUSE
- Tuyaux Hydrauliques, 1 Voie
- Tuyaux Hydrauliques, 2 Voies (avec E-Stick)
HYDRAULIQUE - CHARGEUR
- Contrôle de Suspension
ÉLECTRIQUE
- Feu Flash, Stroboscopique
- Feu Flash, Standard
