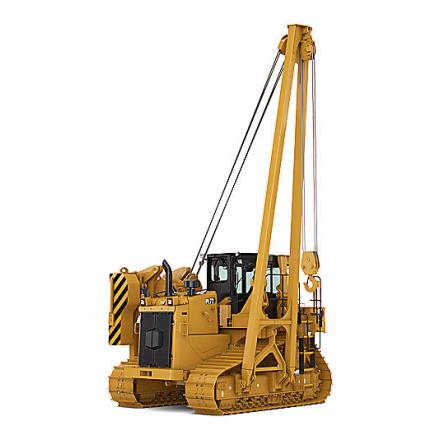

Tracteurs pose-canalisations PL72

Demander un devis

Informations clés

Classe de charge utile nominale (100%)

C9.3 CAT^®

Puissance au volant

158 kW

Capacité de levage

40 823 kg

Vue D'ensemble

Conception Spécifique Pour Une Fiabilité Et Des Performances Améliorées

Le modèle PL72 fait partie d'une gamme complète de tracteurs pose-canalisations Cat conçue pour offrir performances, sécurité et facilité d'entretien. Grâce à sa largeur facilitant le transport, combinée au personnel d'assistance expérimenté du réseau de concessionnaires Cat, cet équipement essentiel à la pose de canalisations est disponible n'importe où et à tout moment.

Avantages

Performances Du Tracteur Pose-canalisations

Spécialement conçu en usine pour résister aux difficiles travaux de construction de gazoducs, tous les modèles étant pris en charge par des concessionnaires Cat expérimentés.

Performant Dans Les Pentes

Le centre de gravité bas, l'excellent équilibre de la machine et la direction différentielle contribuent à améliorer la maniabilité dans les espaces restreints, ainsi que les performances en pente.

Facile À Utiliser

Des commandes ergonomiques à moindre effort permettent au conducteur d'accéder à toutes les commandes et fonctions des équipements du tracteur pose-canalisations d'une seule main. Les caractéristiques de la cabine communes à tous les modèles de tracteurs pose-canalisations facilitent l'utilisation des machines.

Caractéristiques en un coup d'oeil

Conçu Pour Être Performant
Parce Que Le Temps Productif Compte
Conçu Pour Les Conducteurs
Meilleur Confort De Travail
Caractéristiques De Sécurité Intégrées

Conçu Pour Être Performant

Le groupe motopropulseur intégré avec direction différentielle associé au circuit hydraulique revisité offre une puissance et une maniabilité optimales pour toutes les applications de pose de canalisations. Le circuit électrohydraulique offre une meilleure réactivité et un contrôle plus précis des moteurs à vitesse variable des treuils à usage intensif pour une productivité accrue de la machine. La direction différentielle maintient la pleine puissance sur les deux chaînes pour un braquage incomparable, même avec une flèche chargée, pour une maniabilité accrue dans les espaces restreints. L'amélioration du centre de gravité de la machine augmente les performances en pente.

Parce Que Le Temps Productif Compte

La machine est équipée de Product Link^™ qui assure une surveillance à distance pour une gestion globale plus efficace de votre parc. Tous les éléments du moteur sont situés du côté gauche pour un entretien de routine rapide et efficace : tube de remplissage, jauge baïonnette, filtre à air, filtres à carburant, filtre à huile et témoin du niveau de liquide de refroidissement. La vidange d'huile rapide est proposée de série pour accélérer davantage l'entretien. Les filtres du groupe motopropulseur et du circuit hydraulique ainsi que la vidange du réservoir de carburant sont situés à l'arrière de la machine et au niveau du sol pour rendre l'entretien plus pratique. Les prises de pression se situent dans le circuit hydraulique pour une surveillance rapide. Les principaux composants, tels que le moteur, la transmission et les réducteurs, sont modulaires et peuvent donc être déposés plus rapidement pour l'entretien, ce qui réduit les coûts et écourte les immobilisations.

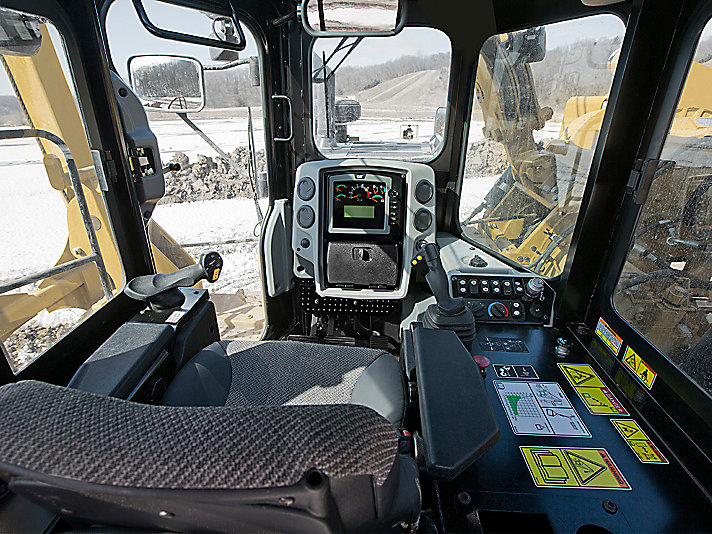

Conçu Pour Les Conducteurs

Le manipulateur d'équipement permet au conducteur d'accéder à toutes les commandes et fonctions des équipements du tracteur pose-canalisations d'une seule main. La poignée de commande ergonomique à moindre effort permet un positionnement précis et simultané du câble du palan, de la flèche et du contrepoids extensible. La double pédale de frein améliore la maniabilité et la commande de direction. La direction différentielle à planétaires contribue à améliorer la maniabilité dans les espaces restreints, ainsi que les performances en pente.

Meilleur Confort De Travail

La cabine pressurisée et mieux insonorisée, équipée d'un siège chauffant et ventilé en option, décuple le confort et la productivité du conducteur. Le siège ergonomique est positionné de manière à améliorer la visibilité sur la zone de travail et offre un accès pratique aux leviers, contacteurs et pédales de commande de la machine.

Caractéristiques De Sécurité Intégrées

L'indicateur du moment de charge (LMI) est de série. Des marchepieds, des poignées et une rambarde pratiques offrent un accès et une sortie sécurisés. Le toit plein-ciel plus large avec pare-soleil à enrouleur, les rétroviseurs supplémentaires et la porte en biais améliorent la visibilité sur le treuil, la flèche et les blocs. Le système de détection de présence du conducteur de série permet de faire passer la machine au ralenti lorsque le conducteur n'est pas assis sur le siège et de verrouiller le groupe motopropulseur pour éviter tout déplacement accidentel. La caméra arrière est de série et deux caméras supplémentaires en option peuvent être ajoutées pour améliorer la visibilité autour de la machine.

Contactez nos experts

Maroc

+212 522 438 222

International

+33 1 71 90 40 50

Lundi au vendredi 8h00-17h30 (UTC)

Spécifications produit pour PL72

MOTEUR
- Modèle de moteurCat C9.3
- Nota (1)Régime nominal : 2200 tr/min. La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un silencieux et d'un alternateur. La puissance nette est testée suivant les normes ISO 9249:2007 et SAE J1349:2011.
- Nota (2)Tous les moteurs diesel non routiers conformes aux normes Tier 4 Interim et Final, Stage IIIB, IV et V, ainsi qu'aux normes japonaises 2014 et coréennes Tier 4 Final, doivent uniquement utiliser du diesel à très faible teneur en soufre (ULSD, Ultra Low Sulfur Diesel) contenant 15 ppm (mg/kg) de soufre ou moins. Les mélanges de biodiesel jusqu'au B20 (20 % de mélange par volume) sont acceptables lorsqu'ils sont mélangés à du carburant diesel à très faible teneur en soufre contenant 15 ppm (mg/kg) de soufre ou moins. Le B20 doit être conforme aux spécifications ASTM D7467 (le stock de mélange de biodiesel doit répondre aux spécifications Cat en matière de biodiesel, ou bien aux normes ASTM D6751 ou EN 14214). Des huiles DEO-ULS^™ Cat ou des huiles respectant les spécifications ECF-3 Cat, API CJ-4 et ACEA E9 sont requises. Veuillez consulter votre guide d'utilisation et d'entretien pour en savoir plus sur les recommandations propres à la machine en matière de carburant.
- Puissance au volant158 kW
- Puissance nette - Nominale - ISO 9249/SAE J1349158 kW
- Puissance nette - Nominale - ISO 9249/SAE J1349 (DIN)214 mhp
- ÉmissionsNormes de l'EPA Tier 4 Final pour les États-Unis/Stage V pour l'Union européenne/Tier 4 Final pour la Corée ou ECE R96 Stage IIIA pour l'ONU équivalant aux normes de l'EPA Tier 3 pour les États-Unis/Stage IIIA pour l'Union européenne
- Réservoir de carburant415 l
- Réservoir de DEF (1)17.1 l
- Note (3)Le liquide d'échappement diesel (DEF, Diesel Exhaust Fluid) utilisé dans les systèmes de réduction catalytique sélective (SCR, Selective Catalytic Reduction) Cat doit être conforme aux exigences établies par la norme ISO 22241 de l'Organisation internationale de normalisation.
POIDS
- Capacité de levage40823 kg
- Poids en ordre d'expédition27145 kg
- Poids en ordre de marche31278 kg
COMPOSANTS
- Flèche, 6,1 m (20 ft)909 kg
- Flèche, 7,3 m (24 ft)1162 kg
TRAIN DE ROULEMENT
- Voie des chaînes2286 mm
- Longueur de chaîne au sol3270 mm
- Surface de contact au sol (ISO 16754)5.42 m²
- Pression au sol (ISO 16754)56.6 kPa
- Largeur des patins760 mm
DIMENSIONS (APPROXIMATIVES)
- Largeur du tracteur : patins standard3.05 m
- Largeur du tracteur : contrepoids étendu5.38 m
- Largeur - Tracteur - Contrepoids rétracté3.67 m
- Largeur - Tracteur - Contrepoids/Flèche déposés3.62 m
- Voie des chaînes2.29 m
- Longueur - Chaîne au sol3.71 m
- Hauteur de la machine (sommet du contrepoids)2.6 m
- Hauteur de la machine (cabine et ROPS)3.43 m
- Hauteur de la flèche (porte-à-faux SAE 1,22 m [4 ft]) : 6,1 m (20 ft)6.78 m
- Hauteur de la flèche (porte-à-faux SAE 1,22 m [4 ft]) : 7,3 m (24 ft)8.01 m
CIRCUIT DE CLIMATISATION
- ClimatisationLe système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1430). Le système contient 2,5 kg de réfrigérant, soit un équivalent CO2 de 3,575 tonnes métriques.

Équipements standards pour PL72

NOTA
- L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.
GROUPE MOTOPROPULSEUR
- Moteur diesel C9.3 Cat : système à injecteurs-pompes électroniques (EUI) - Post-traitement : conforme aux normes Tier 4 Final/Stage V ou équivalent Tier 3/Stage IIIA sur les émissions, selon la région de vente
- Refroidisseur d'admission air-air (ATAAC, Aftercooler, Air-To-Air)
- Circuit de refroidissement à plan unique hautes performances
- Liquide de refroidissement, durée de vie prolongée et protection jusqu'à -37 °C (-34 °F)
- Démarrage électrique 24 V
- Ventilateur hydraulique à vitesse zéro et sens de marche inversé, contrôlé par commande électronique
- Filtre à air, avec indicateur de colmatage électronique
- Réducteurs : double réduction planétaire à 4 satellites
- Pompe électrique d'amorçage de carburant
- Frein de stationnement électronique
- Préfiltre, tube éjecteur de poussière Strata
- Grille d'entrée de préfiltre
- Aide au démarrage à l'éther
- Coupleur différentiel
- Transmission, Powershift 3 vitesses à commande électronique
- Turbocompresseur à limiteur de pression de suralimentation
- Séparateur d'eau
POSTE DE CONDUITE
- Caméra de vision arrière
- Accoudoir réglable
- Contacteur de désactivation, commandes hydrauliques
- Interface conducteur Advisor : centrale de surveillance électronique, informations d'entretien pour le diagnostic, préférences du conducteur
ROPS
- Pédale de décélération
- Double pédale de frein
- Ceinture de sécurité à enrouleur
- Indicateur du moment de charge (LMI)
- Réchauffeur et ventilation
- Commande de direction différentielle avec passage des rapports sans effort
- Compartiment de rangement
ÉQUIPEMENT DE POSE DE CANALISATIONS
- Bloc et crochet avec loquet
- Contrepoids télescopique segmenté
- Treuils actionnés par commande hydraulique et contrôlés par commande électronique
ÉQUIPEMENTS ÉLECTRIQUES
- Avertisseur de recul
- Quatre batteries sans entretien et à grande capacité
- Convertisseur, 12 V, 10 A avec une prise
- Klaxon avant
- Deux feux à l'avant, deux feux à l'arrière
- Prise de démarrage
- Contacteur de déconnexion de la machine
- Connecteur de diagnostic de la machine
- Interrupteur de fin de course pour le contrepoids et la flèche
TRAIN DE ROULEMENT
- Galet supérieur
- Châssis porteurs
- Tendeurs de chaînes hydrauliques
- Maillons de fermeture en deux parties
- Train de roulement non suspendu
- Galets et roues folles lubrifiés à vie
- Segments remplaçables de couronne de barbotin
- Guides-protecteurs de chaîne
- Arête de service moyenne 760 mm (30 in) : chaîne graissée et scellée (48 sections)
AUTRES ÉQUIPEMENTS STANDARD
- Pare-chocs avant avec dispositif de remorquage
- Barre d'attelage à usage intensif
- Robinets de vidange écologiques : huile moteur, liquide de refroidissement, huile hydraulique, convertisseur de couple, réservoir de carburant, carter de groupe motopropulseur et transmission
- Capotages moteur ajourés
- Capot ajouré
- Blindages inférieurs sur charnière
- Blindage de radiateur sur charnière
- Circuit hydraulique, pompes de direction et d'outils de travail indépendantes
- Circuit hydraulique, actionné par commande électronique pour le contrôle du crochet, de la flèche et du contrepoids
- Refroidisseur d'huile hydraulique
- Prééquipement Product Link
- Orifices de prélèvement S-O-S
- Direction, différentiel à commande électronique
- Protection antivandalisme pour compartiments de liquide

Options disponibles pour PL72

NOTA
- L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.
POSTE DE CONDUITE
- Cabine avec climatisation, chauffage et alternateur 150 A
- OROPS avec chauffage et alternateur 150 A
- Siège à suspension pneumatique en tissu
- Siège Deluxe
- Siège vinyle
- Siège chauffant
TRAIN DE ROULEMENT
- Rouleaux Arctic
- Rouleaux standard
PRODUITS TECHNOLOGIQUES
- Product Link
ÉQUIPEMENT DE POSE DE CANALISATIONS
- Flèche et câbles, 6,1 m (20 ft)
- Flèche et câbles, 7,3 m (24 ft)
AUTRES OPTIONS
- Certification CE
