Tombereaux de chantier 785D Camion-citerne
Demander un devisInformations clés
Modèle de moteur
3512C HD CAT®
Puissance brute - SAE J1995
1 082 kW
Contenance du réservoir d'eau
jusqu'à 121 133 l

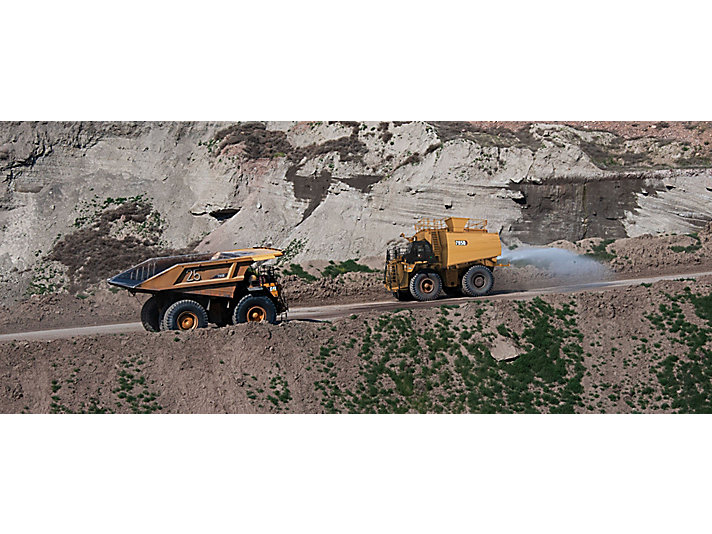

Vue D'ensembleContrôlez La Poussière. Augmentez La Visibilité. Réduisez Le Risque.
CAT® Water Solutions vous aide à efficacement réduire la poussière sur les pistes, afin d'améliorer la sécurité et augmenter la productivité sur votre chantier, votre carrière ou votre exploitation minière. Un système entièrement intégré, comprenant l'alimentation en eau, un réservoir et un véhicule, associé à une technologie évolutive, vous permet de résoudre les problèmes de sur-arrosage et de sous-arrosage, offrant ainsi un fonctionnement durable. Cette solution clé en main, intégrant des offres de réservoirs de marque Cat, est vendue et prise en charge par votre concessionnaire Cat local, que vous connaissez et auquel vous faites confiance.
Avantages
Durée De Service La Sécurité Et La Productivité Dans Votre Carrière Ou Sur Votre Site Minier
Sachez à quel endroit et à quel moment effectuer l'arrosage, diminuez la quantité de poussière, augmentez la visibilité et assurez la sécurité des pistes
Évolutif Connectivité Avec CAT® Minestar Edge™
Offre de service hébergé sur le cloud (par site ou actif) avec des niveaux évolutifs de technologie afin de répondre à vos besoins
Réduisez Les Coûts De Façon Durable Et Efficacement
Le système d'alimentation en eau CAT® (Water Delivery System (WDS) fournit un débit d'eau variable en fonction de la vitesse du véhicule et détermine le débit approprié pour économiser l'eau.
Caractéristiques en un coup d'oeil
- Une Sécurité De Votre Site Renforcée
- Une Cabine Confortable
- Une Productivité Optimisée
- Efficacité Et Durabilité
- Plus De Tâches Avec Moins De Carburant
- Une Connectivité Évolutive
- Intégration Et Assistance
Une Sécurité De Votre Site Renforcée
Améliorez La Sécurité Et La Productivité Sur Votre Site Minier Sachez à quel endroit et à quel moment effectuer l'arrosage pour diminuer la quantité de poussière, augmenter la visibilité et assurer la sécurité des pistes Avec l'alimentation en eau automatisée, le conducteur peut rester concentré sur la conduite et la circulation Lorsque le réservoir d'eau est plein, le dispositif d'arrêt automatique empêche tout remplissage excessif, ce qui augmente également la durée de vie des composants Surveillez le remplissage du réservoir depuis la cabine Le système d'alimentation en eau intègre une fonction automatique de démarrage et d'arrêt en fonction de la vitesse du tombereau, ceci évite l'excès d'arrosage au niveau des intersections de route et renforce ainsi la sécurité pour tous les véhicules présents sur le chantier Système de commande de traction (TCS) et freins à disques à bain d'huile équipés de série sur les quatre roues du tombereau Commande de ralentisseur automatique (ARC) pour les fortes pentes
Une Cabine Confortable
Confort Du Conducteur Grâce à sa conception ergonomique, la cabine du 785D permet au conducteur de maîtriser toutes les commandes de la machine dans un environnement confortable, productif et sécurisé. L'emplacement des commandes, leviers, contacteurs et instruments a été pensé pour optimiser la productivité du conducteur et réduire sa fatigue. Installées en usine, intégrées et durables, les commandes d'eau ergonomiques de la cabine sont intuitives et faciles à utiliser.
Une Productivité Optimisée
Atteignez Vos Objectifs De Production Des pistes bien arrosées ont une incidence directe sur les temps de cycle du parc, ce qui vous permet d'atteindre les objectifs de production. Passez moins de temps à entretenir les pistes grâce à des techniques d'arrosage permettant de venir à bout des problèmes d'arrosage excessif ou insuffisant Évitez les dommages aux tombereaux et réduisez les immobilisations imprévues en ayant des pistes bien arrosées La pompe intègre un démarrage programmable et s'arrête automatiquement quand le réservoir est vide, ce qui évite les dommages causés par une pompe tournant à vide La transmission Powershift à trains planétaires Cat à 6 rapports, alliée au Moteur diesel 3512C à injection directe, assure une puissance constante sur une grande plage de vitesses de fonctionnement. Sa robustesse garantit une longue durée de service entre les révisions générales.
Efficacité Et Durabilité
Économisez L'eau. N'utilisez Que Ce Dont Vous Avez Besoin. Le système d'alimentation en eau (WDS, Water Delivery System) Cat vous permet de gérer l'eau de façon rentable et durable et vous permet d'en faire plus avec moins. Le WDS utilise une fonction de démarrage et d'arrêt automatique pour éviter l'excès d'arrosage au niveau des intersections de route Le WDS fournit un débit d'eau variable en fonction de la vitesse du tombereau pour une répartition plus efficace de l'eau Le canon à eau fonctionne tandis que le tombereau tourne au ralenti, ce qui réduit jusqu'à 50 % la consommation de carburant
Plus De Tâches Avec Moins De Carburant
Diminuez Vos Coûts En Carburant Nous avons conçu nos tombereaux pour qu'ils utilisent moins de carburant, ce qui diminue les émissions et l'empreinte carbone du moteur. De plus, aucun carburant n'est consommé lors du ralentissement. SYSTÈME D'ALIMENTATION EN EAU : Le canon à eau fonctionne au ralenti, ce qui réduit jusqu'à 50 % la consommation de carburant lors du fonctionnement du canon.
Une Connectivité Évolutive
Connectez-vous Grâce À CAT® Minestar Edge™ Cat MineStar Edge utilise une connectivité basée sur le cloud via une connexion cellulaire et WiFi pour collecter et gérer les données sur tout chantier. Nous proposons deux niveaux de connectivité (Basique et Premium*) pour répondre à tout besoin du client en utilisant Cat MineStar Edge. Les données Water Solutions permettent aux clients d'atteindre les exigences réglementaires. Parmi les options de gestion des ressources, citons : la productivité, l'utilisation de l'eau, les niveaux des réservoirs de carburant et d'eau, le moment et l'endroit où appliquer l'eau, les délimitations géographiques, la localisation des ressources et la gestion à distance de la distribution d'eau. Connectivité Basique : Suivi De L'équipement Edge « Je dois savoir où se trouve mon véhicule et la quantité d'eau qu'il utilise ». Le pack de connectivité basique automatise la collecte des données principales, ce qui élimine la consignation sur papier pour le conducteur : Rapports historiques en temps réel** Données de localisation et d'utilisation des tombereaux (démarrages et arrêts/itinéraires) Niveaux de carburant et d'eau Arrosage en cours ou non par le tombereau Utilisation du système d'alimentation en eau (mode automatique ou manuel) Connectivité Premium : Enregistrement De La Production Edge « J'ai besoin de savoir ce que mes conducteurs font et de connaître ma consommation d'eau ». Le pack de connectivité Premium offre un ensemble exhaustif de production de rapports avec des données et des rapports qui peuvent aider les conducteurs à améliorer la technique/l'efficacité de l'arrosage Utilisation de l'eau par tombereau/station de remplissage Volume d'eau distribué dans le temps et superficie couverte Débit d'eau en train d'être distribué, réglage du système d'alimentation en eau selon l'emplacement, le tombereau et les conditions Ventilation par activité, y compris temps et distance (arrosage en cours, pas d'arrosage en cours, arrêté, etc.) Le conducteur connaît en temps réel la couverture d'eau et le besoin (itinéraire, carte thermique, carte de diminution)**1 *Le pack de connectivité basique est fourni de série sur tous les tombereaux Water Solutions Cat, sous la forme d'une offre de service complémentaire gratuite de 6 mois pour bénéficier de données optimales. **Selon la connectivité de l'équipement : données WiFi ou cellulaires. 1 Une fonction qui sera intégrée lors d'une mise à jour ultérieure.
Intégration Et Assistance
Une Assistance Par Des Personnes De Confiance Les tombereaux Cat Water Solutions sont vendus, entretenus et assistés par le concessionnaire local Cat que vous connaissez et en qui vous avez confiance. Assistance complète du réseau de pièces et de concessionnaires Cat Kits d'installation et d'adaptation par le concessionnaire Cat disponibles Le réservoir est couvert par la garantie Caterpillar Le tombereau peut faire l'objet de plans de protection des équipements (EPP, Equipment Protection Plan) et de contrats de services (CVA, Customer Value Agreement)
Contactez nos experts
Maroc
International
Lundi au vendredi 8h00-17h30 (UTC)
Spécifications produit pour 785D Camion-citerne
- MOTEUR
- Modèle de moteur 3512C HD CAT®
- Puissance brute - SAE J1995 1082 kW
- Puissance nette - SAE J1349 1005 kW
- Émissions Optimisation de la consommation de carburant
- Alésage 170 mm
- Course 215 mm
- Cylindrée 58.56 l
- Nota (1) La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un silencieux et d'un alternateur, avec un régime moteur de 1 800 tr/min
- SYSTÈME D'ALIMENTATION EN EAU CAT (WDS)
- Débit d'eau maximal 3785 l/min
- Quantité d'eau par tête de pulvérisation (minimum) 130 l/min
- Quantité d'eau par tête de pulvérisation (maximum) 2270 l/min
- Plage d'ouverture de la tête de pulvérisation (minimum) 1 mm
- Plage d'ouverture de la tête de pulvérisation (maximum) 19 mm
- Taille maximale des débris passant par la tête de pulvérisation 19 mm
- Contenance du réservoir hydraulique du système de pulvérisation 27.5 l
- Nombre maximal de têtes de pulvérisation arrière 5
- Nombre minimal de têtes de pulvérisation arrière (3 recommandées) 2
- Nombre minimal de têtes de pulvérisation avant/latérales 2
- Nombre maximal de têtes de pulvérisation avant/latérales 0
- Quantité d'eau maximale par canon (ralenti) 2271 l/min
- Quantité d'eau maximale par canon (régime maxi à vide) 4732 l/min
- Distance de pulvérisation maximale du canon 61 m
- Type Raccord pompe à eau/moteur hydraulique
- Nota Couverture réglable par le conducteur : 0,2 à 0,8 l/m² (4 kph à 40 kph)/0,5 à 0,2 US gal/ft² (3 mph à 25 mph). Les taux de couverture au-dessus de 0,6 l/m² peuvent ne pas être disponibles à des vitesses plus élevées, en fonction du nombre de têtes et de la configuration.
- Nota (1) L'ouverture est automatiquement commandée par le système afin d'obtenir un débit en couverture en mode automatique ou en mode manuel.
- Nota (2) La pulvérisation en mode automatique contrôle automatiquement la couverture d'eau en fonction du nombre de têtes utilisées et de la vitesse au sol.
- Nota (3) Le mode manuel permet au conducteur de définir un débit d'eau constant, indépendant de la vitesse au sol.
- Nota (4) Les têtes de pulvérisation des systèmes d'alimentation en eau des concurrents nécessitent des outils et un entretien pour modifier le débit et le type de pulvérisation. Caterpillar est la seule société offrant des têtes de pulvérisation actives variables permettant de réguler la pulvérisation d'eau.
- Nota (5) Le débit d'eau est ajusté en continu lors du fonctionnement afin d'économiser l'eau et d'obtenir la couverture et le débit souhaités
- CONFIGURATIONS DES RÉSERVOIRS
- Contenance du réservoir d'eau jusqu'à 121 133 l (32 000 US gal)
- Nota Plusieurs configurations de réservoirs sont disponibles, en fonction des préférences du client et des régions. Plage de capacités du réservoir d'eau : 110 000 - 121 133 l (29 059 - 32 000 US gal)
- Poids de la machine (avec le réservoir d'eau plein) 480,655 lb - 520,237 lb / 218 022 kg - 235 976 kg
- Poids en ordre de marche de la machine à vide (sans eau / avec carburant) 241,647 lb - 251,098 lb / 109 610 kg - 113 896 kg
- Réservoir d'eau - Poids à vide max (pas de WDS) 57,320 lb - 66,769 lb / 26 000 kg - 30 286 kg
- Nota (1) Les réservoirs de marque Cat comprennent des fonctions et des options supplémentaires habituellement choisies par les client du secteur. Les protections anti-éclaboussures, la goulotte de remplissage et les chasse-pierres sont de série.
- Nota (2) Le montage de vérins de levage sur tous les modèles de réservoirs facilite l'entretien.
- CARACTÉRISTIQUES DE FONCTIONNEMENT
- Nota Plage de capacités du réservoir d'eau : 110 000 - 121 133 l (29 059 - 32 000 US gal)
- Nota (2) Couverture réglable par le conducteur : 0,2 à 0,8 l/m² (4 kph à 40 kph)/0,5 à 0,2 US gal/ft² (3 mph à 25 mph)
- POIDS (APPROXIMATIFS)
- Poids brut en ordre de marche cible 249476 kg
- Poids du châssis 82022 kg
- TRANSMISSION
- Marche avant - 1 12.1 km/h
- Marche avant - 2 16.3 km/h
- Marche avant - 3 22.2 km/h
- Marche avant 4 29.9 km/h
- Marche avant5 40.6 km/h
- Marche avant6 54.8 km/h
- Marche arrière 11 km/h
- Nota Vitesses de translation maximales avec pneus standard 33,00-R51.
- RÉDUCTEURS
- Rapport différentiel 2.10:1
- Rapport planétaire 10.83:1
- Rapport de réduction total 22.75:1
- CIRCUIT DE FREINAGE
- Surface des freins, avant 61270 cm²
- Surface des freins, arrière 89729 cm²
- Normes de freinage ISO 3450:2011
- VÉRINS DE BENNE
- Débit de la pompe, régime maxi à vide 750 l/min
- Réglage du clapet de décharge, levage 17238 kPa
- Réglage du clapet de décharge, abaissement 3450 kPa
- Temps de levage de la benne, régime maxi à vide 15.2 s
- Temps d'abaissement de la benne, position libre 16.2 s
- Temps d'abaissement de la benne - Régime maxi à vide 15.9 s
- RÉPARTITION DU POIDS, APPROXIMATIVE
- Essieu avant, à vide 46 %
- Essieu avant - En charge 33 %
- Essieu arrière - À vide 54 %
- Essieu arrière - En charge 67 %
- SUSPENSION
- Essieu arrière : oscillation 5 °
- DIRECTION
- Normes de direction ISO 5010:2007
- Angle de braquage 36 °
- Rayon de braquage, avant 29.8 m
- PNEUS
- Pneu standard 33,00-R51 (E3 et E4)
- Nota (1) La capacité de production du Tombereau 785D est telle que, dans certaines conditions de travail, le coefficient TKPH (TMPH) des pneus (de série ou en option) peut s'avérer insuffisant, ce qui limite la production.
- Nota (2) Caterpillar conseille de réaliser une étude complète de l'application prévue et de consulter le fournisseur pour le choix des pneus les plus appropriés.
- CONTENANCES POUR L'ENTRETIEN
- Réservoir de carburant 1893 l
- Circuit de refroidissement 379 l
- Carter 204 l
- Différentiel - Réducteurs 436 l
- Réservoir de liquide de direction 90 l
- Circuit de direction - Réservoir inclus 117 l
- Circuit de benne/frein 337 l
- Circuit de levage/freinage - Réservoir inclus 641 l
- Convertisseur de couple - Système de transmission - Avec carter d'huile 248 l
- CABINE
- Climatisation 42780 Btu/kWh
- Chauffage/dégivreur 11070 kJ/kg
- Normes ROPS (1) Le cadre de protection en cas de retournement (ROPS, Rollover Protective Structure) de la cabine Caterpillar est conforme aux critères de cadre ROPS de la norme ISO 3471:2008.
- Normes FOPS Le cadre de protection contre les chutes d'objets (FOPS) est conforme aux critères de cadre FOPS de la norme ISO 3449:2005 Niveau II.
- Nota (1) Le niveau de pression acoustique équivalent (Leq) pour le conducteur, mesuré selon les procédures de cycle de travail stipulées dans la norme ANSI/SAE J1166 MAY90, est de 80 dB(A) pour une cabine Caterpillar correctement montée et entretenue, testée avec portes et vitres fermées.
- Nota (2) Pour une machine standard, le niveau de pression acoustique mesuré à une distance de 15 m (49 ft), selon les procédures d'essai stipulées dans la norme SAE J88 APR95, avec la machine à mi-régime, est de 89 dB(A).
- Nota (3) Le port de protections auditives peut s'avérer nécessaire lorsque le conducteur travaille dans un poste de conduite ouvert (qui n'est pas correctement entretenu ou dont les portes/vitres sont ouvertes) pendant de longues périodes ou dans un environnement bruyant.
Équipements standards pour 785D Camion-citerne
- NOTA
- L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.
- ÉQUIPEMENT ÉLECTRIQUE
- Avertisseur de recul
- Alternateur (105A)
- Batteries à entretien réduit, 93Ah, 12V (2)
- Convertisseur électrique, 12V
- Système d'éclairage
- Circuit électrique, 24V, 15A
- SYSTÈMES DE SUSPENSION
- Suspension arrière
- POSTE DE CONDUITE
- Plafonnier
- Instruments/Indicateurs
- Climatisation
- Cendrier et allume-cigare
- Crochet à vêtements
- Port de connexion pour diagnostic
- Prééquipement radio d'ambiance
- Convertisseur 5A
- Haut-parleurs
- Antenne
- Faisceau de câblage
- Réchauffeur/dégivreur
- Klaxon
- VIMS
- TPMS
- Compartiment de rangement
- Volant de direction, rembourré, inclinable et télescopique
- Cabine ROPS (Roll-Over Protective Structure, cadre de protection en cas de retournement), isolée/insonorisée
- Vitre teintée
- Vitre électrique, côté conducteur
- Pare-soleil
- Vitre, côté droit, entrée/sortie à charnières
- Essuie-glace (intermittent) et lave-glace
- PRODUITS TECHNOLOGIQUES CAT
- Mode économie adaptatif
- Détection d'objets (4 caméras, 4 radars)
- Prééquipement Product Link (niveau 1)
- TKPH/TMPH (tonne-kilomètre par heure/tonne-mile par heure)
- Système de visibilité sur la zone de travail (WAVS)
- Cat MineStar Edge™: niveau 1 - Basique (suivi de l'équipement)*
- *Le pack de connectivité basique est fourni de série sur tous les tombereaux Water Solutions Cat, sous la forme d'une offre de service complémentaire gratuite de 6 mois
- GROUPE MOTOPROPULSEUR
- Circuit de freinage
- Transmission
- PROTECTIONS
- Carter moteur
- Ligne d'arbre
- Ventilateur et climatisation
- LIQUIDES
- Liquide de refroidissement longue durée jusqu'à -35°C (-30°F)
- AUTRES ÉQUIPEMENTS STANDARD
- Groupe de montage de benne
- Déshydrateur en ligne (2)
- Dispositif de graissage automatique (Lincoln)
- Vidage, connexion rapide pour vidage « Buddy » auxiliaire
- Direction, connexion rapide pour remorquage auxiliaire
- Filtration continue de l'essieu arrière
- Échelle en diagonale, 600mm (24in)
- Volet de sécurité de l'arbre de transmission
- Coupe-batterie
- Dispositif de remplissage rapide de carburant
- Vidange rapide de l'huile du carter
- Réservoirs (à part)
- S•O•Orifices de prélèvement d'échantillons S℠
- Direction auxiliaire automatique
- Œilletons d'arrimage
- Crochets de remorquage, avant
- Système de commande de traction
- Cadenas antivandalisme
- Le système de gestion des informations vitales (VIMS) comprend un moniteur de charge utile VIMS avec gestionnaire de vitesse et de charge utile maximale
- SYSTÈME D'ALIMENTATION EN EAU CAT (WDS)
- Commandes : installées en usine et intégrées à la cabine
- Moniteur de système d'arrosage : intégré à la cabine, configurations de pulvérisation programmables, messages de diagnostic automatiques
- Entraînement de la pompe hydraulique variable : 1 200 gpm à des vitesses comprises entre 3 et 25 mph avec arrêt automatique et démarrage en douceur
- Têtes de pulvérisation en acier inoxydable : aucun entretien, une conception brevetée qui résiste à la corrosion
- Circuit de refroidissement hydraulique indépendant : réduit la surchauffe
- Canon à eau : commandé hydrauliquement, manipulateur intégré avec commandes en cabine, buses en option
- Pièces et entretien disponibles via le réseau mondial de concessionnaires Cat
- OFFRES DE RÉSERVOIRS DE MARQUE CAT AVEC OPTIONS
- Les réservoirs de marque Cat comprennent des fonctions et des options supplémentaires habituellement choisies par les clients du secteur.
- Les protections anti-éclaboussures, la goulotte de remplissage et les chasse-pierres sont disponibles de série.
- Le montage de vérins de levage sur la totalité des offres de réservoirs facilite l'entretien.
- Fabriqués et fournis par des fournisseurs de réservoirs reconnus (couverts par une garantie Caterpillar)
Options disponibles pour 785D Camion-citerne
- NOTA
- L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.
- POSTE DE CONDUITE
- Dépression, nettoyage cabine
- Flexible, nettoyage cabine
- TEMPS FROID
- Aide au démarrage par temps froid
- PNEUS ET JANTES
- Jantes de rechange
- GESTION DES INFORMATIONS
- Analyse des conditions routières (RAC)
- CENTRE D'ENTRETIEN
- Centre d'entretien, Wiggins
- DIVERS
- Extincteur portable
- Odomètre de moyeu, kilomètres
- Odomètre de moyeu, miles
- Cales de roues
- Réchauffeur, carburant diesel
- GROUPE MOTOPROPULSEUR
- Moteur diesel 3512CHD-EUI Cat
- Système de renouvellement d'huile
- Refroidisseur d'huile, essieu arrière
- Prégraissage, moteur
- PRODUITS TECHNOLOGIQUES CAT
- Cat MineStar Edge™ : niveau 2 - Premium (enregistrement de la production)**
- **Lancement par étapes en 2022
Galerie média
Découvrez nos équipements similaires
Tombereaux de chantier
770G
Charge utile nominale
38,6 t
Modèle de moteur
C15 ACERT™ CAT®
Vitesse maximale, en charge
73,5 km/h
ExplorerTombereaux de chantier
793D
Modèle de moteur
232 t
Poids brut nominal de la machine
383 848 kg
Puissance brute - SAE J1995
1 801 kW
ExplorerTombereaux de chantier
777(07B)
Charge utile nominale
91,7 t
Modèle de moteur
C32B CAT®
Vitesse maximale, en charge
65,9 km/h
ExplorerTombereaux de chantier
789D
Modèle de moteur
194 t
Poids brut nominal de la machine
324 319 kg
Puissance brute - SAE J1995
1 566 kW
Explorer
