Foreuses MD6310

Demander un devis

Informations clés

Charge d'outil

Jusqu'à 42 149 kg

Diamètre du trou

203 mm - 311 mm

Moteur

C32B CAT^®

Vue D'ensemble

Performance De Précision, Réduction Des Coûts Et Meilleure Rentabilité

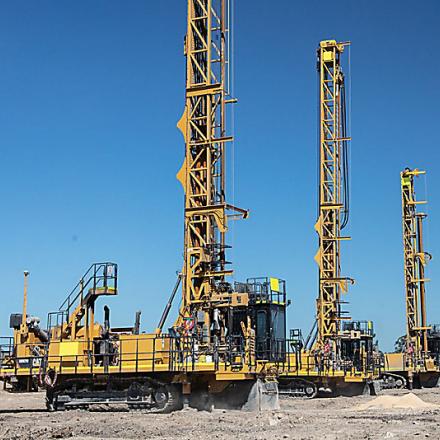

La sondeuse MD6310 CAT^® est un outil, à la fois puissant et flexible, pour vous permettre d'exploiter tout le potentiel des opérations de forage. Elle offre de nombreuses fonctions et options conçues pour répondre aux besoins et défis spécifiques de votre chantier, avec notamment une cabine mise à niveau qui garantit le confort et la sécurité des conducteurs tout en améliorant les performances et la productivité. Dotée des dernières technologies, la MD6310 accroît non seulement la productivité et automatise le forage mais elle améliore également l'efficacité de toutes les opérations en aval. Conçue pour forer des trous de 203-311 mm (8-12,25 in) de diamètre, la MD6310 est optimisée pour le forage en une ou plusieurs passes, à la fois pour les modes de forage rotatif et de marteau fond de trou.

Avantages

Trous De Meilleure Qualité

Obtenez des colliers de meilleure qualité et des trous plus droits qui sont plus propices à un décapage à l'abrasif de précision

Taux De Pénétration Jusqu'à 23 % Supérieur

Améliorer votre efficacité du forage et l'utilisation des machines

Faible Coût Total De Propriété

100 % des composants Cat offrent une durée de service longue et fiable, et les intervalles d'entretien plus longs réduisent la durée des immobilisations

Caractéristiques en un coup d'oeil

Un Poste De Conduite À La Pointe De La Technologie
Intégration 100 % Cat
L’électronique Cat : L'épine Dorsale De La Machine
Groupe Motopropulseur Ajusté
Technologie Et Automatisation
Sécurité
Durabilité

Un Poste De Conduite À La Pointe De La Technologie

Des commandes ergonomiques permettant au conducteur de rester alerte et d'éviter la fatigue Commandes par manipulateur multifonction et écrans tactiles faciles à utiliser et intuitifs Une incroyable visibilité, obtenue grâce à de nombreuses caméras et des fenêtres panoramiques Un siège chauffant et ventilé pour un plus grand confort du conducteur

Intégration 100 % Cat

Intégralement Cat, disposant de pièces, composants et de caractéristiques de conception communs avec tous les modèles de foreuses Cat Un logiciel partagé pour les fonctionnalités d'autonomie Bénéficiant de l'assistance de classe mondiale du réseau de concessionnaires Cat

L’électronique Cat : L'épine Dorsale De La Machine

Une architecture électronique commune au sein de toutes les machines Cat afin d'assurer la maîtrise des techniciens L'appareil électronique ET Cat permet une résolution des pannes rapide et simple Sert de plateforme commune pour l'intégration de futures solutions d'autonomie Product Link^™ Elite fournit un suivi des performances en temps réel

Groupe Motopropulseur Ajusté

Volume d'air variable pour une consommation de carburant réduite Moteur C32B assorti au plus grand compresseur "équipé de série" de cette catégorie, afin d'obtenir des temps de cycles rapides Une chaîne cinématique optimisée pour résister à des applications de forages difficiles Des configuration haute et basse pressions permettent une commande variable du volume d'air Une force d'avance, un couple rotatif et une entrée d'air optimaux permettent de réduire la consommation de carburant

Technologie Et Automatisation

Fonctionnalité Drill Assist (Assistance au forage), intégrant un nivellement automatique, des crics à rappel automatique, le levage et l'abaissement automatiques du mât et le forage automatique La surveillance de l'état de santé et des performances de la machine permet d'optimiser la productivité Compteur de profondeur de forage réduisant les forages excessifs ou insuffisants Prête à se connecter à la suite de technologies Cat MineStar^™, notamment Terrain pour forage et Command pour forage

Sécurité

Les trois caméras de série et les grandes vitres offrent au conducteur une excellente visibilité. MineStar Command pour le forage permet un fonctionnement à distance ou autonome, en éloignant le conducteur de la machine Sept boutons d'arrêt du moteur Surfaces antidérapantes pour une entrée/sortie et un entretien plus sûrs Un éclairage intérieur à diode et des claviers et manipulateurs rétro-éclairés. Un spot et des projecteurs éclairent les trajets d'accès et de sortie

Durabilité

Conçue pour consommer moins de carburant, ce qui diminue les émissions du moteur Les moteurs conformes à la norme Tier 4 Final réduit les émissions de NOx et de particules Production de déchets et coûts d'exploitation réduits grâce à une plus grande intercompatibilité des systèmes et des composants ainsi qu'à une réduction des numéros de pièce uniques Les intervalles d'entretien prolongés réduisent la quantité de déchets rejetés dans l'environnement

Contactez nos experts

Maroc

+212 522 438 222

International

+33 1 71 90 40 50

Lundi au vendredi 8h00-17h30 (UTC)

Spécifications produit pour MD6310

SPÉCIFICATIONS
- Charge d'outilJusqu'à 42 149 kg (jusqu'à 92 922 lb)
- Diamètre du trou203-311 mm (8-12,25")
- MoteurC32B^®à 1800 tr/min
DIMENSIONS (APPROXIMATIVES) : MÂT DE 17,5 M (57,4 FT)
- Longueur de la machine - Cabine standard13.27 m
- Longueur - Mât abaissé - Cabine allongée25.43 m
- Longueur : mât abaissé - Cabine standard24.9 m
- Largeur : avant5.39 m
- Longueur de la machine - Cabine allongée13.79 m
- Hauteur : mât levé23.77 m
- Largeur : arrière6.32 m
SPÉCIFICATIONS DE BASE
- Mât de 13,7 m (44,9 ft) - Vitesse du vérin37.4 m/min
- Mât de 17,5 m (57,4 ft) - Vitesse du vérin37.4 m/min
- Émissions (équivalant à la norme Tier 2) : moteurC32B à 1800tr/min
- Mât de 13,7 m (44,9 ft) - Plage de diamètres du trou 203-311mm (8-12,25") - Profondeur du trou après plusieurs passagesJusqu'à 74,6 m (jusqu'à 244,9 ft)
- Mât de 17,5 m (57,4 ft) - Plage de diamètres du trou 203-311mm (8-12,25") - Profondeur du trou après plusieurs passagesJusqu'à 47,9 m (jusqu'à 157,4 ft)
- Mât de 17,5 m (57,4 ft): capacité d'extractionJusqu'à 39 009 kg (jusqu'à 86 000 lb)
- Mât de 17,5 m (57,4 ft) - Plage de diamètres du trou 203-311mm (8-12,25") - Profondeur après un seul passage17.5 m
- Mât de 13,7 m (44,9 ft): plage de diamètres de trou203-311 mm (8-12,25")

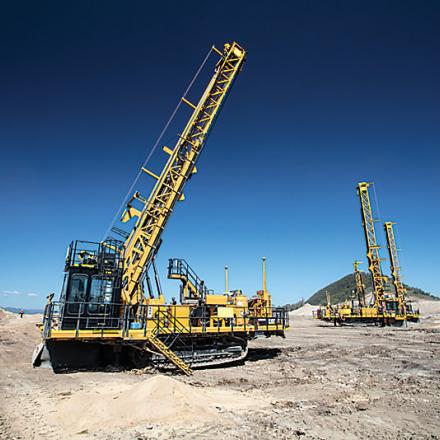

- Forage d'angleVertical à 30° (en incréments de 5°)
- Mât de 17,5 m (57,4 ft) : plage de diamètres de trou203-311 mm (8-12,25")
- Mât de 17,5 m (57,4 ft) : charge d'outils - Un seul passageJusqu'à 42 149 kg (jusqu'à 92 922 lb)
- Mât de 13,7 m (44,9 ft) : capacité du vérinJusqu'à 22 113 kg (48 750 lb)
- Compresseur: forage rotatif (1)56,6 m³/min (2000 ft³/min) à 8,6 bar (125 psi)
- Compresseur: forage rotatif (2)73,6 m³/min (2 600 ft³/min) 7,6 bar (110 psi)
- Mât de 13,7 m (44,9 ft): capacité d'extractionJusqu'à 39 009 kg (jusqu'à 86 000 lb)
- Mât de 13,7 m (44,9 ft) - Plage de diamètres du trou 203-311mm (8-12,25") - Profondeur après un seul passage13.7 m
- Émissions (norme américaine EPA Tier 4 Final) : moteurC32B à 1800tr/min
- Compresseur - Forage DTH42,2 m³/min (1 500 ft³/min) 34,4 bar (500 psi)
- Mât de 17,5 m (57,4 ft): capacité du vérinJusqu'à 22 113 kg (48 750 lb)
- Mât de 13,7 m (44,9 ft): charge d'outils - Un seul passageJusqu'à 41 165 kg (90 753 lb)
- Émissions (norme américaine EPA Tier 4 Final) : puissance nominale ISO 14396n751 kW
- Émissions (équivalant à la norme Tier 2) : puissance nominale ISO 14396769 kW
TRAIN DE ROULEMENT
- Effort de traction à la barre d'attelage547000 N
- Protections et guides de chaîneNiveau deux
- Vitesse de translation2.45 km/h
- Rouleaux inférieursQuatorze (14)
- ModèlePelle hydraulique de type EL 349E CAT^®
- Galets supérieursTrois (3)
- Triple arête pour une pression au sol (roche tendre) de 1,28bar (18,5psi)750 mm
SÉCURITÉ ET PROTECTION
- Composants (10)Coffre de batterie installé dans la plate-forme
- Composants (9)Des portes à fermeture automatique sécurisent les emplacements de l'échelle de sortie
- Composants (12)Dispositifs de retenue du flexible d'air
- Composants (2)Sept (7) boutons d'arrêt moteur : un dans la cabine, un sur la plate-forme de forage, un sur la plate-forme au niveau du groupe motopropulseur, accessibles depuis le sol au niveau du point d'accès principal, et de chaque côté, à l'avant et à l'arrière de la foreuse
- Composants (6)Protection des conduits d'échappement et des conduites de turbocompresseur
- FonctionAngle d'approche de 14 degrés qui facilite le chargement et le déchargement sur une plate-forme surbaissée
- Composants (7)Échelle d'accès au mât avec grille de mât (en option)
- Composants (4)Alarme de déplacement audible et automatique
- Composants (11)Coupe-batterie au niveau du sol à clé/verrouillage de démarreur avec bornes pour démarrage avec câbles volants
- Composants (1)Couvercles de la plate-forme en alliage, avec espace de rangement
- Composants (5)Protection sur charnières pour vitre sur toute la surface avant de la sondeuse
- Composants (3)Klaxon électrique activé par bouton-poussoir dans la cabine
- Composants (8)Trois points de sortie sur les zones de pont en plus de l'accès principal
COMMANDES DU SYSTÈME D'EXPLOITATION - STANDARD
- Composants (10)Indicateurs des filtres du circuit hydraulique, du compresseur et du moteur
- Composants (14)Système de commande de vitesse de ventilateur proportionnel commandé par ECM (Electronic Control Module, module de commande électronique)
- Composants (23)Consignation des données de l'état de la machine, enregistrement des avertissements et des codes d'erreur ; capacité d'exportation
- Composants (20)Manomètre de pression de cabine avec indicateur (en option)
- Composants (3)Commande de couple de rotation
- Composants (12)Commande du système anti-poussière
- Composants (17)Interverrouillage du déplacement, mât levé et verrouillé ou abaissé et posé
- Composants (1)Toutes les commandes électriques pour le forage, le déplacement, le nivellement et les fonctions auxiliaires
- Composants (22)Pré-câblées pour un fonctionnement en mode Terrain et autonome
- Composants (8)Arrêt du moteur retardé
- Composants (19)Commandes d'environnement de la cabine (climatisation, filtre, chauffage, vitesses du ventilateur)
- Composants (7)Performances de forage et système d'affichage
- Composants (13)Indicateur de verrouillage du mât
- Composants (6)Compteur de profondeur de forage
- Composants (2)Commande de compresseur électronique
- Composants (4)Arrêts de déplacement de la tête rotative virtuelle et interverrouillages
- Composants (11)Capteurs de pression du cric dans l'affichage
- Composants (5)Indicateur du dispositif de positionnement des tiges engagé/désengagé
- Composants (18)Interverrouillage du déplacement, crics rentrés
- Composants (16)Interverrouillage du déplacement, tige dans le trou
- Composants (21)Système de levage du rideau anti-poussière: relevage hydraulique automatique des rideaux avant et arrière (en option)
- Composants (15)Interverrouillage du déplacement, limites de stabilité de la machine
- Composants (9)Compteur de vitesse de la tête rotative - (affichage numérique sur écran)
DIMENSIONS (APPROXIMATIVES) : MÂT DE 13,7 M (44,9 FT)
- Longueur de la machine - Cabine standard13.27 m
- Longueur de la machine - Cabine allongée13.79 m
- Largeur : arrière6.32 m
- Longueur : mât abaissé - Cabine standard21.1 m
- Longueur - Mât abaissé - Cabine allongée21.62 m
- Hauteur : mât levé19.93 m
- Largeur : avant5.39 m
MÂT
- Nota (2)Possible de configurer un forage en un seul passage ou en plusieurs passages, en mode de forage vertical ou incliné à 30 degrés
- Caractéristiques (12)Capteur de tiges; actionnement manuel ou hydraulique (en option)
- Caractéristiques (4)Le système d'alimentation convient à plusieurs diamètres de tiges
- Nota (1)Carrousels à tiges hydrauliques et à indexage prenant en charge différents diamètres de tiges
- Caractéristiques (13)Graisseur pour outils, système d'injection d'huile de 113,5 l (30 US gal) (forage rotatif uniquement)
- Caractéristiques (2)Le système de levage/tirage est à vérin unique
- Caractéristiques (1)Configurations de mât complètes de 13,7 m (44,9 ft) ou 17,5 m (57,4 ft) avec râtelier à tiges carrousel
- Caractéristiques (9)Dispositif de positionnement des tiges de forage
- Caractéristiques (10)Treuil suspendu à commande à distance; entraînement à vitesse variable avec puissance ≥1818kg (4000lb), portée de 6,1m (20ft) au-delà plate-forme de forage (en option)
- Caractéristiques (3)Système de tension automatique des câbles de levage et de tirage
- Caractéristiques (6)Ensemble de clés à pont coulissante
- Caractéristiques (11)Version avec boîte de vitesses de rotation à deux moteurs, jusqu'à 160 tr/min, couple de 16 000 Nm (11 800 ft-lb)
- Caractéristiques (15)Échelle d'accès au mât et grille (en option)
- Caractéristiques (5)Gamme de choix des clés d'arrachage à commande hydraulique préhension variable (HOBO) pour toute une gamme de diamètres de tiges
- Caractéristiques (7)Équipé d'une bague de plate-forme à rouleaux pour des applications avec tricônes, bagues de plate-forme en deux parties pour DTH
- Caractéristiques (14)Équipements de fixation du cordon du mât (en option)
- Caractéristiques (8)Forage à un angle de 0° à 30° par incréments de 5°
SÉLECTION DU MOTEUR
- Composants (4)Aide au démarrage à l'éther ; flacon d'éther fourni localement
- Composants (2)Orifices de prélèvement périodique d'échantillons d'huile (S·O·SSM)
- Composants (1)Moteurs de démarreur double
- Composants (3)Les filtres d'admission d'air communs offrent un intervalle d'entretien de +500 heures dans des conditions normales de fonctionnement
PACKS D'ENTRETIEN
- Ensemble (1)De base/manuel : lubrification manuelle centralisée; remplissage de carburant et d'eau par gravité
- Ensemble (2)Standard: remplissage rapide de carburant et d'eau, système de lubrification automatique
- Ensemble (3)Haut de gamme: centrale d'entretien pour la vidange et le remplissage des lubrifiants (huile du compresseur, huile hydraulique, huile de boîte de vitesses, huile moteur, lubrification pour outil et graisse), système de lubrification automatique, remplissage rapide de carburant et d'eau, flexible de purge
OPTIONS DE SYSTÈME ANTI-POUSSIÈRE
- Injection d'eau et récupérateur de poussière (en option)– Capacité du réservoir d'eau 1514l (400gal)
  - Caisson de récupérateur de poussière 204m³/min (7200 cfm)
  - Filtres auto-nettoyants, goulotte de poussière à éjection automatique
- Injection d'eau - Standard- Capacité du réservoir d'eau 1 514 l (400 US gal)
- Choix (1)Dispositifs de levage hydraulique des rideaux anti-poussière avant et arrière (en option) (recommandés avec le récupérateur de poussière)
- Choix (3)Rideaux antipoussière statiques, fermés sur quatre côtés (standard)
- Système d'injection d'eau grand volume - Non compatible avec l'ensemble pour service de base– Réservoirs d'eau d'une capacité totale de 3785l (1000gal) maximum
  - Réservoir primaire au-dessus de la plate-forme - Capacité de 1514l (400gal) (chauffé pour froid extrême)
  - Réservoir secondaire au-dessus de la plate-forme - Capacité de 2271l (600gal)
- Choix (2)Pulvérisation pendant le déplacement arrêté pour mouiller le sol autour du déblai (non recommandé pour les applications par temps froids)
ENSEMBLE D'OUTILS ROTATIFS
- Composants (4)Raccord porte-tige supérieur, ou amortisseur et adaptateur croisé (en option)
- Composants (3)Clé à pont coulissante
- Composants (5)Raccord porte-outil
- Composants (1)Manchon de plate-forme à rouleaux
- Composants (6)Joint racleur de tige
- Composants (2)Inserts du dispositif de positionnement des tiges
CHOIX ENTRE LE COMPRESSEUR OU LE RÉCEPTEUR
- Forage rotatif (2)73,6 m³/min (2 600 ft³/min) 7,6 bar (110 psi)
- Sélection du récepteur de réservoir (1)Basse pression 8,6 bar (125 psi) pour ASME/CR N/AU ou CE
- Forage rotatif (1)56,6 m³/min (2000 ft³/min) à 8,6 bar (125 psi)
- Forage DTH: comprend un produit de lubrification pour outils et un rangement pour le marteau42,2 m³/min (1 500 ft³/min) 34,4 bar (500 psi)
- NotaÀ l'aide de la commande de volume variable des compresseurs, l'utilisateur peut limiter le débit d'air, ce qui permet de réduire la consommation de carburant
  - Les compresseurs de haute et basse pression possèdent cette fonctionnalité
- Sélection du récepteur de réservoir (2)Haute pression 34,4bar (500psi) pour ASME/CR N/AU ou CE
- ChoixContrôle et régulation de compresseur électronique avec conduites d'air purgées
CHÂSSIS ET PLATE-FORME DE TRAVAIL
- Composants (5)Quatre (4) oreilles de levage, à utiliser avec des câbles ou des chaînes
- Composants (7)Coffre de rangement pour outils sur le pont avec couvercle à charnières (en option)
- Composants (6)Passerelle autour de la cabine pour plate-forme de forage (en option)
- Caractéristiques (2)Surface antidérapante
- Caractéristiques (3)Contenance du réservoir de carburant 1609l (425US gal)
- Composants (1)Plate-forme arrière stationnaire pour forage vertical et incliné
- Composants (2)Quatre crics de niveau permettent une mise à niveau à un angle de référence de 7° (dans n'importe quelle orientation)
- Caractéristiques (6)Trois points de sortie sur les zones de pont en plus de l'accès principal
- Composants (10)Graisseur de filets de tiges de forage avec réservoir de remplissage à distance ou un conteneur de graisse jetable (en option)
- Caractéristiques (7)Mains courantes, rampes, portes à fermeture automatique
- Composants (4)Crochets de remorquage extra-robustes (à l'avant)
- Composants (3)Circuits de lubrification manuelle centralisée pour tous les points de pivot de forage, ou circuit de lubrification automatique (en option)
- Composants (8)Rangement pour marteau DTH sur la plate-forme de forage avec configuration haute pression (en option)
- Caractéristiques (4)Contenance du réservoir de carburant augmentée de 1609l (425gal) supplémentaires
- Caractéristiques (5)Plate-forme boulonnée pour alternateur par temps froid ou pour extincteurs d'incendie (en option)
- Composants (9)Trappe de contrôle à commande hydraulique sur la plate-forme de forage avec projecteurs de site (en option)
- Caractéristiques (1)Les crics, le pivot du mât et la plate-forme sont intégralement soudés au châssis principal pour assurer une plus longue durée de vie
REFROIDISSEMENT
- Composants (2)Module de refroidissement du moteur séparé
- Composants (1)Refroidisseurs offrant un accès facilité pour le nettoyage
- Composants (3)Faisceaux de refroidisseur remplaçables
- Composants (4)Commande de ventilateur à vitesse variable automatique
- CaractéristiquesFonctionnel pour des températures ambiantes jusqu'à 52 °C (125 °F)
AUTOMATISATION ET TECHNOLOGIE
- Composants (6)Câblage pour interface de systèmes tiers
- Composants (3)Drill Assist (forage automatique en un seul ou plusieurs passages) (en option)
- Composants (5)La commande de forage en option permet à chaque conducteur de gérer plusieurs machines
- TypeAutonomie
- Composants (2)Nivellement automatique, rappel automatique, mât automatique
- Composants (1)Indicateur de profondeur de forage et interverrouillages
- Interface du système Cat Terrain pour forage (en option)– Secteur minier– Production
  - Navigation
- Composants (4)Product Link Elite (matériel fourni depuis l'usine, souscription via le concessionnaire)
TIGE DE FORAGE
- Tiges de 7,62 m (25 ft) - Le râtelier à tiges contient quatre ou cinq tiges, mât de 17,5 m (57,4 ft) : rotatif (1)203 mm
- Tiges de 7,62 m (25 ft) - Le râtelier à tiges carrousel contient quatre ou cinq tiges, mât de 17,5 m (57,4 ft) : marteau perforateur178 mm
- Tiges de 7,62 m (25 ft) - Le râtelier à tiges contient quatre ou cinq tiges, mât de 17,5 m (57,4 ft) : rotatif ou marteau perforateur194 mm
- Tiges de 7,62 m (25 ft) - Le râtelier à tiges contient quatre ou cinq tiges, mât de 17,5 m (57,4 ft) : rotatif (2)219 mm
- Tiges de 7,62 m (25 ft) - Le râtelier à tiges contient quatre ou cinq tiges, mât de 17,5 m (57,4 ft) : rotatif235 mm
- Tiges de 12,19 m (40 ft) - Le râtelier à tiges contient quatre (4) ou cinq (5) tiges, mât de 13,7 m (44,9 ft) : rotatif (2)219 mm
- Tiges de 12,19 m (40 ft) - Le râtelier à tiges contient quatre (4) ou cinq (5) tiges, mât de 13,7 m (44,9 ft) : rotatif (1)203 mm
- Tiges de 12,19 m (40 ft) - Le râtelier à tiges contient quatre (4) ou cinq (5) tiges, mât de 13,7 m (44,9 ft) : marteau perforateur178 mm
- Tiges 12,19 m (40 ft) - Le râtelier à tiges contient quatre (4) ou cinq (5) tiges, mât de 13,7 m (44,9 ft) : rotatif ou marteau perforateur194 mm
- NotaTige de carousel double fonction : mât de 13,7 m (44,9 ft) ; contient deux (2) tiges de 12,19 m (40 ft) et deux (2) tiges de 9,14 m (30 ft), avec adaptateurs de raccordement au marteau perforateur et au tricône (marteau perforateur et tricône non inclus) Carrousel à tiges double emploi prenant en charge les tiges de 194mm (7,625in) - Contactez l'usine pour d'autres diamètres de tiges
OPTIONS DE CLIMATISATION
- Climatisation de niveau 2 Liquides et lubrifiants pour climat polairePlage de températures jusqu'à -18 °C (0,4 °F)
- Climatisation de niveau 1 Liquides et lubrifiants standard (1)Plage de températures jusqu'à -1 °C (30 °F)
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (3)Compresseur haute ou basse pression 50 Hz, moteur Tier 4 Final
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (2)Réchauffeur de liquide de refroidissement moteur et de réservoir d'eau, supports de batterie
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (4)Liquides pour climat polaire, prééquipement pour groupe électrogène, réchauffeurs et couvertures pour réservoirs, batteries supplémentaires, canalisations d'aspiration d'eau chauffées
- Climatisation de niveau 1 Liquides et lubrifiants standard (2)Résiste aux températures élevées jusqu'à 52 °C (125 °F)
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (1)Températures de -40 °C (-40 °F)
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (5)Boîtier de connexion d'alimentation à quai avec connexion étanche de 240-600 V, 50 A commutable
- Liquides et lubrifiants pour climat polaire, climatisation de niveau4, kit de chauffage (6)Panneau de disjoncteurs comprend cinq (5) disjoncteurs supplémentaires pour éléments chauffants fournis localement si nécessaire
- Liquides et lubrifiants pour climat polaire, climatisation de niveau4, kit de chauffage (3)Ensemble complet de lubrifiants pour climat polaire comprenant : huile moteur, huile de compresseur et huile hydraulique
- Liquides et lubrifiants pour climat polaire, climatisation de niveau 4, kit de chauffage (1)Plage de températures jusqu'à -40 °C (40 °F)
- Liquides et lubrifiants pour climat polaire, climatisation de niveau4, kit de chauffage (5)Boîtier de connexion d'alimentation à quai avec connexion de 240-600 V (50 A) commutable; groupe électrogène diesel et/ou prise, vendus séparément
- Liquides et lubrifiants pour climat polaire, climatisation de niveau4, kit de chauffage (2)Système de chauffage alimenté par diesel qui chauffe et fait circuler le liquide de refroidissement moteur dans : le bloc-moteur, le réservoir d'eau principal, les éléments chauffants des supports de batterie, avec un espace prévu pour des réservoirs de carburant
- Liquides et lubrifiants pour climat polaire, climatisation de niveau4, kit de chauffage (4)Ensemble chauffage électrique avec panneau de disjoncteurs de l'alimentation : bande thermique 120 V pour réservoir récepteur de compresseur, boîtier de commande du compresseur, traceur électrique pour lignes de commande du compresseur, traceur électrique pour arrosage depuis le réservoir d'eau et le circuit de remplissage rapide d'eau, plus le réservoir
SYSTÈME DE TREUIL SUSPENDU (EN OPTION)
- Diamètre des câbles13 mm
- Portée du treuil: au-delà de la plate-forme de forage6.1 m
- Capacité nominale1814 kg
- NotaCommande de vitesse variable
POSTE DE CONDUITE
- Éclairage– Éclairage intérieur à diode; lumière de lecture séparée, et manipulateurs et claviers rétroéclairés
  - Commandes de zone pour l'éclairage de zone et l'éclairage par projecteurs pour forage de nuit
  - Éclairage par projecteurs du périmètre de la sondeuse
  - Projecteurs éclairant le groupe motopropulseur, la plate-forme de forage, le carrousel/mât, l'échelle d'accès et les passerelles
  - Éclairage par projecteurs standard halogènes de 1300lumens sur le périmètre, les projecteurs de site produisent 1950lumens
  - Éclairage haut de gamme à diode de 4200lumens par projecteur sur le périmètre (en option)
  - Feux de gabarit du mât, lampe stroboscopique montée sur la cabine, gyrophare monté à l'avant (en option)
- Composants (7)Le poste de conduite comprend un siège ergonomique, des commandes par manipulateur sur le fauteuil avec tous les instruments, deux écrans tactiles en couleur haute définition de 254mm (10in) et une prise d'alimentation de 12V
- Composants (4)Module d'affichage à écran tactile de performances du forage
- Composants (3)Passerelle autour de la cabine disponible avec les deux tailles de cabine
- Composants (1)Cabine FOPS (Falling Object Protection System, cadre de protection contre les chutes d'objets) spacieuse avec un espace au sol de 3 m² (32,4 ft²) avec poste de conduite intégré
- Composants (13)Le siège pivote, se bloque et comporte une ceinture de sécurité deux points/76mm (3"). Il est également inclinable (réglage de 5°), avec soutien lombaire, et réglable en profondeur sur 80mm (3,1")
- Composants (9)Convertisseur de tension de 24V à 12V
- Composants (2)Cabine allongée de 4,2m² (45,2ft²) en option; précâblée avec un espace dédié pour installer un réfrigérateur et un micro-ondes
- Chauffage/ventilation/climatisation– Ventilation du plancher au niveau de la zone du repose-pied
  - Unité de climatisation/chauffage/pressurisation montée sur le toit
  - Accès aux filtres depuis la plate-forme, ne nécessite pas d'accès au toit, et offre environ un intervalle d'entretien de 500h
  - Volets d'aération pour le chauffage, la ventilation, la climatisation et le désembuage sur la vitre de surface de forage
- Composants (6)Deux portes à charnières pivotantes avec vitres et dispositifs de verrouillage à clavette Cat
- Composants (14)Siège instructeur rabattable équipé d'une ceinture de sécurité à enrouleur (en option)
- Caméras– Caméras montées sur le côté gauche et à l'avant pour offrir une visibilité à 360° depuis le siège du conducteur
  - Caméra montée sur le mât pour voir le carrousel à tiges/l'entraînement supérieur en action
- Composants (5)La cabine est montée sur des amortisseurs en caoutchouc pour absorber les vibrations mécaniques et réduire le bruit extérieur
- Composants (10)Prééquipement radio pour la communication et le divertissement audio
- Cabine : haut de gamme– Siège en cuir avec chauffage et ventilation
  - Double vitrage
  - Protection du pare-brise avant
  - Coffre de rangement en cabine supplémentaire
  - Essuie-glaces avant et arrière supplémentaires
  - Store (en option)
  - Siège instructeur rabattable (en option)
  - Tapis de sol amovible
- Composants (11)Échelle d'accès au toit de la cabine (en option)
- Cabine : standard– Siège en tissu
  - Simple vitrage
  - Essuie-glace pour vitre de surface de forage
  - Store (en option)
  - Siège instructeur rabattable (en option)
  - Tapis de sol amovible
- Composants (8)Écran couleur haute définition 254mm (10in) supplémentaire pour les caméras cc
- Composants (12)Poche à documentation
SYSTÈME D'ENTRAÎNEMENT SUPÉRIEUR À TÊTE ROTATIVE
- Composants (4)Arrêts de déplacement de la tête rotative virtuelle et interverrouillages
- Composants (3)Contrôle du couple rotatif
- Composants (2)Version avec boîte de vitesses de rotation à deux moteurs, jusqu'à 160 tr/min, couple jusqu'à 16 000 Nm (11 800 lbf-ft)
- Composants (1)Axe avec filet normal API 168 mm (6,625 in) et collier cannelé
CIRCUIT HYDRAULIQUE
- Composants (2)Une (1) pompe de circuit auxiliaire - 110 cc (piston, détection de charge)
- Composants (3)Deux (2) pompes de ventilateur - 1 000 cc (piston, avec commandes électroniques proportionnelles)
- Composants (1)Deux (2) pompes principales - 210 cc (piston, avec commandes électroniques proportionnelles)
- Composants (4)Deux (2) pompes de charge - 43,9 + 56,5 cc (double engrenage, à cylindrée fixe)
- Composants (5)Orifices de prélèvement périodique d'échantillons d'huile (S O S)
ENSEMBLE D'OUTILS DTH
- Composants (1)Bague en deux parties
- Composants (6)Joint racleur de tige
- Composants (4)Amortisseur et adaptateur de raccord porte-tige supérieur
- Composants (5)Adaptateur croisé pour marteau
- Composants (3)Clé à pont coulissante
- Composants (2)Inserts du dispositif de positionnement des tiges
MOYENS D'ACCÈS AU CHÂSSIS
- Choix (1)Échelle d'accès fixe sur la cabine
- Choix (3)Passerelle autour de la cabine disponible quel que soit le choix
- Choix (2)Escalier escamotable à commande hydraulique vers la cabine (en option)– Inclut l'interverrouillage du cric/déplacement activé lorsque l'escalier est descendu
ENSEMBLES DE MÂTS
- Hydraulique pour accessoires de mât (2)Capteur de tiges hydraulique, avec un câble, un dispositif de positionnement des tiges à commande hydraulique, un panier d'outils hydrauliques
- Hydraulique pour accessoires de mât (1)Un capteur de tiges hydraulique, un dispositif de positionnement des tiges à commande hydraulique, un panier d'outils hydrauliques
- Forage d'angleLes deux types de mât sont inclus
- Manuel pour accessoires de mât, mât de 17,5m (57,4ft)Deux capteurs de tiges câblés, un dispositif de positionnement des tiges actionné de manière hydraulique, un panier d'outils manuels
- Manuel pour accessoires de mât, mât de 13,7 m (44,9 ft)Un capteur de tiges câblé, un dispositif de positionnement des tiges actionné de manière hydraulique, un panier d'outils manuels
CARROUSEL (SELON LA TAILLE DU MÂT ET LE DIAMÈTRE DES TIGES)
- Carousel à mât de 13,7 m (44,9 ft) ; contient 4 tiges de 12,19 m (40 ft) ; profondeur totale de 62,5 m (204,9 ft) : diamètres de tige178 mm (7"), 194 mm (7,625"), 203 mm (8"), 219 mm (8,625")
- Carousel à mât de 13,7 m (44,9 ft) ; contient 5 tiges de 12,19 m (40 ft) ; profondeur totale de 74,6 m (244,9 ft) : diamètres de tige194mm (7,625"), 219mm (8,625")
- Carousel à mât de 17,5 m (57,4 ft) ; contient 2 tiges de 7,62 m (25 ft) ; profondeur totale de 32,7 m (107,4 ft) : diamètre de tige235 mm
- Carousel à mât de 17,5 m (57,4 ft) ; contient 4 tiges de 7,62 m (25 ft) ; profondeur totale de 48 m (157,5 ft) : diamètres de tige178 mm (7"), 194 mm (7,625"), 203 mm (8"), 219 mm (8,625")
- NotaMât de 13,7m (44,9ft); carrousel double emploi; contenance de deux (2) tiges de 12,19m (40ft) et deux (2) tiges de 9,14 m (30ft), avec adaptateurs de raccordement au marteau perforateur et au tricône (marteau perforateur et tricône non inclus) Prend en charge les tiges de 194 mm (7,625 in) - Contactez l'usine pour d'autres diamètres de tiges
OPTIONS DES OUTILS D'ENTRETIEN
- OptionOutil pour bague de retenue pour diamètre de tige de 178 à 235mm (7,00 à 9,25")
- Étriers de levage (disponibles sur demande)– Filet, norme API 114mm (4,5in)
  - Filet, norme API 140mm (5,5in)
  - 168mm (6,625in) pour filet API de raccord porte-tige supérieur/amortisseur
  - 114mm (4,5in) pour filet BECO de tige 178mm (7in)
  - 152mm (6in) pour filet BECO de tige 194mm (7,625in) à 235mm (9,25in)
POIDS: MÂT DE 13,7 M (44,9 FT)
- Plage de poids de travail: minimum/maximum75 800/97 000 kg (167 110/213 848 lb)
CLÉ D'ARRACHAGE HYDRAULIQUE
- Gammes de choix des clés d'arrachage à commande hydraulique à préhension variable (2)235mm (9,25in)
- Gammes de choix des clés d'arrachage à commande hydraulique à préhension variable (1)178-219mm (7,0-8,625in)
POIDS: MÂT DE 17,5 M (57,4 FT)
- Plage de poids de travail: minimum/maximum75 500/97 500 kg (166 449/214 950 lb)

Options disponibles pour MD6310

CHÂSSIS
- Contenance du réservoir de carburant augmentée de 1609 l (425 US gal) pour un total de 3218 l (850 US gal) (en option) requise pour les ensembles autonomie
MÂT
- Treuil suspendu à commande à distance; entraînement à vitesse variable avec puissance ≥1814 kg (4000 lb), portée de 6,1 m (20 ft) au-delà plate-forme de forage
- Lubrification d'outils rotatifs, système d'injection d'huile de 113,5 l (30 US gal)
- Échelle d'accès au mât, grille de mât et poteaux de cordon de sécurité
POSTE DE CONDUITE
- Siège instructeur rabattable
- Stores
- Manomètre de cabine
- Échelle d'accès au toit de la cabine
OPTIONS DES OUTILS D'ENTRETIEN
- Outil pour bague de retenue pour diamètre de tige de 178 à 235 mm (7 à 9,250")
- Étriers de levage (disponibles sur demande ; requis pour la mise en service)
- Filet, norme API 114 mm (4,5 in)
- Filet, norme API 140 mm (5,5 in)
- 168 mm (6,625 in) pour filet API de raccord porte-tige supérieur/amortisseur
- 114 mm (4,5 in) pour filet BECO de tige 178 mm (7 in)
- 152 mm (6 in) pour filet BECO de tige 194 mm (7,625 in) à 235 mm (9,25 in)
PRODUITS TECHNOLOGIQUES
- Product Link Elite - cellulaire
- Product Link Elite - Double (cellulaire et satellite)
- Terrain pour le forage
OUTILS D'ATTAQUE DU SOL
- Raccord de forage, tricônes rotatifs
- 228 mm (9,0 in), OPT1, (S3)
- 228 mm (9,0 in), OPT2 (M2)
- 228 mm (9,0 in), OPT3, (H1)
- 251 mm (9,875 in), OPT1, (M1)
- 251 mm (9,875 in), OPT2, (M3)
- 251 mm (9,875 in), OPT3, (H1)
- 270 mm (10,625in), OPT1, (S3)
- 270 mm (10,625 in), OPT2, (M3)
- 270 mm (10,625 in), OPT3, (H1)
- 311 mm (12,25 in), OPT1, (M1)
- 311 mm (12,25 in), OPT2, (M3)
- 311 mm (12,25 in), OPT3, (H1)
ÉLIMINATION DE LA POUSSIÈRE
- Dispositifs de levage hydraulique des rideaux anti-poussière avant et arrière (recommandés avec le récupérateur de poussière)
- Déplacement arrêté du système de pulvérisation
TIGE DE FORAGE
- Tiges de 12,19 m (40 ft), mât de 13,7 m (44,9 ft) - Le carrousel prend en charge quatre tiges
- DTH - 178 mm (7 in)
- Rotatives/DTH - 194 mm (7,625 in)
- Rotatives - 203 mm (8 in)
- Rotatives - 219 mm (8,625 in)
- Tiges de 7,62 m (25 ft), mât de 17,5 m (57,4 ft) - Le carrousel prend en charge quatre tiges
- DTH - 178 mm (7 in)
- Rotatives/DTH - 194 mm (7,625 in)
- Rotatives - 203 mm (8 in)
- Rotatives - 219 mm (8,625 in)
- Rotatives - 235 mm (9,25 in) Le carrousel prend un charge deux tiges
- Tiges de 9,14 m (30 ft), mât de 13,7 m (44,9 ft) - Contenance du carrousel de deux unités avec sous-adaptateurs spéciaux de raccordement au marteau perforateur et au tricône (marteau perforateur et tricône non inclus)
- Prend en charge les tiges de 194 mm (7,625 in)
- Contactez l'usine pour d'autres diamètres de tiges
