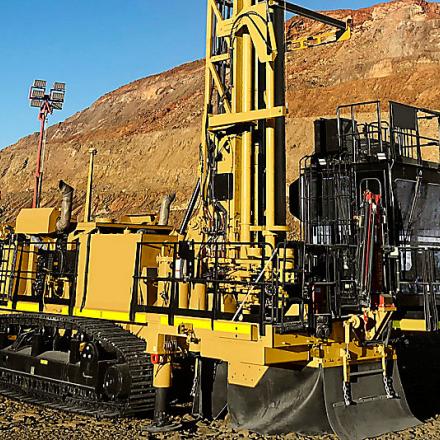

Foreuses MD6250
Demander un devisInformations clés
Charge d'outil
Jusqu'à 32 655 kg
Diamètre du trou
152 mm - 250 mm
Moteur
C27 @ 1 800 tr/min
Vue D'ensembleIntégralement CAT®. Intégralement Productive
La CAT® MD6250 est intégralement fabriquée avec des pièces Cat pour vous permettre d'exploiter tout le potentiel de la machine. Disposant de fonctionnalités autonomes intégrées et de la possibilité d'incorporer des technologies Cat MineStar™, la MD6250 offre des performances précises et fiables dans de nombreuses applications de forage. Une machine facile à posséder et exploiter, disposant d'une facilité d'entretien accrue, offrant les performances fiables que vous êtes en droit d'attendre de Caterpillar et bénéficiant de l'assistance de classe mondiale de notre réseau de concessionnaires Cat. Conçue pour forer des trous de 152 à 250 mm (de 6 à 9,8 in) de diamètre, la MD6250 est optimisée pour le forage en une ou plusieurs passes, à la fois pour les modes de forage rotatif et de marteau fond de trou.
AvantagesMeilleur Rendement Énergétique
Grâce à des stratégies de commande électronique, un régime moteur réduit et un ralenti plus bas
Fonctionnalités D'autonomie De Série
Fonctionnalité d'assistance au forage intégrée et solutions modulaires d'autonomie Cat MineStar™
Disponibilité Accrue
Des intervalles d'entretien plus longs, une plus grande facilité d'entretien et une surveillance MineStar Health embarquée
Caractéristiques en un coup d'oeil
- Un Poste De Conduite À La Pointe De La Technologie
- Intégration 100 % Cat
- L’électronique Cat : L'épine Dorsale De La Machine
- Groupe Motopropulseur Ajusté
- Technologie Et Automatisation
- Sécurité
- Facilité D'entretien
- Durabilité
Un Poste De Conduite À La Pointe De La Technologie
Des commandes ergonomiques permettant au conducteur de rester alerte et d'éviter la fatigue Commandes par manipulateur multifonction et écrans tactiles faciles à utiliser et intuitifs Une incroyable visibilité, obtenue grâce à de nombreuses caméras et des fenêtres panoramiques Un siège chauffant et ventilé pour un plus grand confort du conducteur
Intégration 100 % Cat
Intégralement Cat, disposant de pièces, composants et de caractéristiques de conception communs avec tous les modèles de foreuses Cat Un logiciel partagé pour les fonctionnalités d'autonomie Bénéficiant de l'assistance de classe mondiale du réseau de concessionnaires Cat
L’électronique Cat : L'épine Dorsale De La Machine
Une architecture électronique commune au sein de toutes les machines Cat afin d'assurer la maîtrise des techniciens L'appareil électronique ET Cat permet une résolution des pannes rapide et simple Sert de plateforme commune pour l'intégration de solutions d'autonomie futures Product Link™ Elite fournit un suivi des performances en temps réel
Groupe Motopropulseur Ajusté
La commande du débit d'air volumétrique permet au conducteur de réduire le débit d'air jusqu'à 50 % afin de s'adapter à des outils de forage et applications spécifiques Un moteur C27 adapté au compresseur de série le plus important de cette catégorie, afin d'obtenir des temps de cycles rapides Une chaîne cinématique optimisée pour résister à des applications de forages difficiles Des configurations haute et basse pressions permettent une commande variable du volume d'air Une force d'avance, un couple rotatif et une entrée d'air optimaux permettent de réduire la consommation de carburant
Technologie Et Automatisation
Fonctionnalité Drill Assist (Assistance au forage), intégrant un nivellement automatique, des crics à rappel automatique, le levage et l'abaissement automatiques du mât et le forage automatique La surveillance de l'état de santé et des performances de la machine permet d'optimiser la productivité Compteur de profondeur de forage réduisant les forages excessifs ou insuffisants Prête à connecter à la suite de technologies Cat MineStar, telles que Terrain for drilling et Command for drilling
Sécurité
Une incroyable visibilité, obtenue grâce à de nombreuses caméras et des fenêtres panoramiques MineStar Command pour le forage permet un fonctionnement à distance ou autonome, en éloignant le conducteur de la machine Sept boutons d'arrêt moteur et plus de 40 verrouillages de sécurité conditionnels Surfaces antidérapantes pour une entrée/sortie et un entretien plus sûrs Un éclairage intérieur à diode et des claviers et manipulateurs rétro-éclairés. Un spot et des projecteurs éclairent les trajets d'accès et de sortie des points d'entretien principaux
Facilité D'entretien
Des réservoir d'eau et de carburant de grandes tailles réduisent le temps de remplissage Des points d'accès pour l'entretien groupés et des chemins de flexibles et de câbles bien clairs réduisent la durée de maintenance Les offres de Cat MineStar Health permettent une surveillance embarquée des performances et de la santé de la machine Des intervalles d'entretien allongés diminuent l'immobilisation pour maintenance
Durabilité
Conçue pour consommer moins de carburant, ce qui diminue les émissions du moteur Les moteurs conformes à la norme Tier 4 Final réduit les émissions de NOx et de particules Production de déchets et coûts d'exploitation réduits grâce à une plus grande intercompatibilité des systèmes et des composants ainsi qu'à une réduction des numéros de pièce uniques Les intervalles d'entretien prolongés réduisent la quantité de déchets rejetés dans l'environnement
Contactez nos experts
Maroc
International
Lundi au vendredi 8h00-17h30 (UTC)
Spécifications produit pour MD6250
- SPÉCIFICATIONS
- Charge d'outilJusqu'à 32 655 kg (71 993 lb)
- Diamètre du trou152-250 mm (6-9,875 in)
- MoteurC27 à 1 800 tr/min
- SPÉCIFICATIONS DE BASE
- Mât de 11,2 m (36,7 ft) : plage de diamètres de trouJusqu'à 152-250 mm (6-9,8 in)
- Mât de 11,2 m (36,7 ft) - Plage de diamètres de trou - Profondeur du trou en un seul passage11.2 m
- Mât de 11,2 m (36,7 ft) - Plage de diamètres de trou - Profondeur du trou après plusieurs passagesJusqu'à 53,9 m (jusqu'à 176.7 ft)
- Mât de 11,2 m (36,7 ft) : capacité d'extractionJusqu'à 20 411 kg (45 000 lb)
- Mât de 11,2 m (36,7 ft) : capacité du vérinJusqu'à 20 411 kg (45 000 lb)
- Mât de 11,2 m (36,7 ft) - Vitesse du vérin0.81 m/s
- Mât de 11,2 m (36,7 ft) : charge d'outils - Un seul passageJusqu'à 22 321 kg (49 210 lb)
- Mât de 13,6 m (44,6 ft) : plage de diamètres de trouJusqu'à 152-250 mm (6-9,8 in)
- Mât de 13,6 m (44,6 ft) - Plage de diamètres de trou - Profondeur du trou en un seul passage13.6 m
- Mât de 13,6 m (44,6 ft) - Plage de diamètres de trou - Profondeur du trou après plusieurs passagesJusqu'à 37,9 m (jusqu'à 124.6 ft)
- Mât de 13,6 m (44,6 ft) : capacité d'extractionJusqu'à 29 483 kg (65 000 lb)
- Mât de 13,6 m (44,6 ft) : capacité du vérinJusqu'à 22 113 kg (48 750 lb)
- Mât de 13,6 m (44,6 ft) - Vitesse du vérin0.66 m/s
- Mât de 13,6 m (44,6 ft) : charge d'outils - Un seul passageJusqu'à 32 655 kg (71 993 lb)
- Équivalent à la norme américaine EPA Tier 2 - MoteurC27 ACERT™ à 1 800 tr/min
- Équivalent à la norme américaine EPA Tier 2 - ÉmissionsNorme américaine EPA Tier 2 (équivalent)
- Norme américaine EPA Tier 4 Final - MoteurC27 ACERT à 1 800 tr/min
- Norme américaine EPA Tier 4 Final - ÉmissionsNorme américaine EPA Tier 4 Final
- Compresseur - forage rotatif56,6 m³/min (2000 ft³/min) à 8,6 bar (125 psi)
- Compresseur - Forage DTH (1)38,2 m³/min (1 350 ft³/min) @ 34,4 bar (500 psi)
- Compresseur - Forage DTH (2)42,4 m³/min (1 500 ft³/min) @ 24,1 bar (350 psi)
- Forage d'angleVertical à 30° (en incréments de 5°)
- Équivalent à la norme américaine EPA Tier 2 - Puissance nominale (ISO 14396)616 kW
- Norme américaine EPA Tier 4 Final - Puissance nominale (ISO 14396)643 kW
- SÉLECTION DU MOTEUR
- Composants (1)Moteurs de démarreur double
- Composants (2)Aide au démarrage à l'éther (flacon d'éther fourni localement)
- Composants (3)Aide au démarrage à l'éther (flacon d'éther fourni localement)
- CaractéristiquesOrifices de prélèvement périodique d'échantillons d'huile (S·O·SSM)
- Émissions : norme équivalente à la norme américaine EPA Tier 4 Final - ISO 14396650 kW
- Émissions : norme équivalente à la norme américaine EPA Tier 4 Final - ISO 14396 (DIN)884 mhp (PS)
- Émissions : norme équivalente à la norme américaine EPA Tier 2 - ISO 14396 (DIN)838 mhp (PS)
- Émissions : norme équivalente à la norme américaine EPA Tier 2 - ISO 14396616 kW
- Émissions : norme équivalente à la norme américaine EPA Tier 2 - puissance moteurC27 à 1 800 tr/min
- Émissions : norme équivalente à la norme américaine EPA Tier 4 Final - puissance moteurC27 à 1 800 tr/min
- SÉLECTION DU COMPRESSEUR
- Forage DTHComprend un système de lubrification pour outils et un rangement pour le marteau
- Forage DTH - 1 350 cfm/500 psi38,2 m³/min (1 350 ft³/min) à 34,4 bar (500 psi), comprend un graisseur pour outils de 113,5 l (30 US gal)
- Forage DTH - 1 500 cfm/350 psi42.4 m³/min (1 500 ft³/min) à 24,1 bar (350 psi), comprend un graisseur pour outils de 113,5 l (30 US gal)
- Forage rotatifSystème de lubrification pour outils en option
- Forage rotatif - 2000 cfm/125 psi56,6 m³/min (2000 ft³/min) à 8,6 bar (125 psi)
- ChoixContrôle et régulation de compresseur électronique avec conduites d'air purgées
- NotaÀ l'aide de la commande de volume variable du compresseur, l'utilisateur peut limiter le débit d'air, ce qui permet de réduire la consommation de carburant. Les compresseurs de haute et basse pression possèdent cette fonctionnalité.
- SÉLECTION DU RÉCEPTEUR DE RÉSERVOIR
- Choix (1)Basse pression 8,6 bar (125 psi) pour ASME/CRN/AU ou CE
- Choix (2)Haute pression 24,1 ou 34,4 bar (350 ou 500 psi) pour ASME/CRN/AU ou CE
- REFROIDISSEMENT
- Composants (1)Refroidisseurs offrant un accès facilité pour le nettoyage
- Composants (2)Module de refroidissement du moteur séparé
- Composants (3)Tous les faisceaux du refroidisseur sont remplaçables
- Composants (4)Commande de ventilateur à vitesse variable automatique
- CaractéristiquesFonctionnel pour des températures ambiantes jusqu'à 52 °C (125 °F)
- OPTIONS DE CLIMATISATION
- Climatisation de niveau 1 Liquides et lubrifiants standard (1)Nominal jusqu'à -1 °C (30 °F)
- Climatisation de niveau 1 Liquides et lubrifiants standard (2)Résiste aux températures élevées jusqu'à 52 °C (125 °F)
- Climatisation de niveau 2 Liquides et lubrifiants pour climat polaireNominal jusqu'à - 18 °C (- 0,4 °F)
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (1)Nominal jusqu'à - 40 °C (- 40 °F)
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (2)Système de chauffage alimenté par diesel qui chauffe et fait circuler le liquide de refroidissement moteur dans le bloc-moteur, le réservoir d'eau sous plate-forme, les éléments chauffants des supports de batterie
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (3)Ensemble complet de lubrifiants pour climat polaire comprenant huile moteur et huile hydraulique
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (4)Ensemble chauffage électrique avec panneau de disjoncteurs de l'alimentation : bande thermique 120 V pour réservoir récepteur de compresseur, traceur électrique pour arrosage depuis le réservoir d'eau et le circuit de remplissage rapide d'eau, plus le réservoir
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (5)Boîtier de connexion d'alimentation à quai avec connexion de 240-600 V (50 A) commutable (groupe électrogène diesel et/ou prise fournie localement). Le boîtier contient un chargeur de batterie 50 hz standard. Si un chargeur 60 hz doit être commandé après-vente, ref. P-n 540-4271
- Climatisation de niveau 4 Liquides et lubrifiants pour climat polaire (6)Panneau de disjoncteurs comprenant cinq (5) disjoncteurs supplémentaires pour éléments chauffants fournis localement si nécessaire
- Batteries, étanches (1)Quantité : quatre (4)
- Batteries, étanches (2)Quantité : six (6) (nécessaire pour temps froid niveau 2 et 4 ou ensembles semi-autonomie)
- CHÂSSIS ET PLATE-FORME DE TRAVAIL
- Caractéristiques (1)Les crics de niveau, le pivot du châssis A/mât et la plate-forme de forage sont intégralement soudés au châssis principal pour assurer une plus longue durée de vie et une durabilité maximale
- Caractéristiques (2)Contenance du réservoir de carburant principal 1 416 l (374 US gal)
- Caractéristiques (3)Contenance du réservoir de carburant augmentée de 1 416 l (374 US gal) supplémentaire en option pour une contenance totale de 2 832 l (748 US gal) ; (nécessaire pour les ensembles autonomie)
- Caractéristiques (4)Trois (3) points de sortie sur les zones de pont en plus de l'accès principal
- Caractéristiques (5)Trois (3) points de sortie sur les zones de pont en plus de l'accès principal
- Caractéristiques (6)Accès cabine par passerelle (avec blindages et rampes) de la cabine jusqu'à la plate-forme de forage (en option)
- Composants (1)Plate-forme de forage stationnaire pour forage vertical et incliné
- Composants (2)Quatre crics de niveau permettent une mise à niveau à un angle de référence de 7° (dans n'importe quelle orientation)
- Composants (3)Crochets de remorquage extra-robustes (à l'avant)
- Composants (4)Quatre (4) oreilles de levage, à utiliser avec des câbles ou des chaînes
- Composants (5)Escaliers d'accès fixes sur la cabine
- Composants (6)Mains courantes, avec rampes, portes à fermeture automatique
- Caractéristiques (7)Plate-forme pour monter les extincteurs d'incendie et/ou le groupe électrogène diesel sur l'extrémité opposée au forage (en option)
- MOYENS D'ACCÈS AU CHÂSSIS
- Choix (1)Escaliers d'accès fixes sur la cabine
- Choix (2)Escalier escamotable à commande hydraulique avec passerelle autour de la cabine vers la plate-forme de forage (en option). Inclut l'interverrouillage du cric/déplacement activé lorsque l'échelle est descendue
- INFORMATIONS DIVERSES SUR LA PLATE-FORME DE FORAGE
- Composants (1)Boîte à outils (en option)
- Composants (2)Trappe de contrôle hydraulique sur la plate-forme de forage avec projecteur (en option)
- Composants (3)Graisseur de filets de tiges de forage actionné depuis la cabine (en option)
- Composants (4)Prééquipement de grue à flèche (en option)
- TRAIN DE ROULEMENT
- ModèlePelle hydraulique de type EL 336E CAT®
- Galets supérieursTrois (3)
- Protections et guides de chaîneNiveau deux
- Effort de traction à la barre d'attelage417000 N
- Triple arête (1)600 mm (23,6 in) ; pour roche dure, pression des roulements au sol de 0,88 bar (12,7 psi)
- Triple arête (2)750 mm (29,5 in) ; pour roche tendre, pression des roulements au sol de 1,10 bar (15,9 psi)
- Rouleaux inférieursDouze (12)
- Vitesse de translation2.45 km/h
- CIRCUIT HYDRAULIQUE
- Composants (1)Deux (2) pompes principales - 145 cc (piston, avec commandes électroniques proportionnelles)
- Composants (2)Une (1) pompe de circuit auxiliaire - 110 cc (piston, détection de charge)
- Composants (3)Deux (2) pompes de ventilateur - 74 cc (piston, avec commandes électroniques proportionnelles)
- Composants (4)Deux (2) pompes de charge - 43,9 + 56,5 cc (double engrenage, à cylindrée fixe)
- Composants (5)Orifices de prélèvement périodique d'échantillons d'huile (S·O·S)
- DIMENSIONS (APPROXIMATIVES) : MÂT DE 13,6 M (44,6 FT)
- Largeur aux extrémités sans la cabine4.845 m
- Largeur aux extrémités avec la cabine5.624 m
- NotaLes dimensions de largeur et de longueur comprennent : les marchepieds escamotables et l'accès pour le tour complet de la cabine.
- Longueur d'expédition du mât seul18.72 m
- Hauteur : mât levé19.546 m
- Longueur de la benne11.708 m
- Longueur - Mât abaissé20.18 m
- Hauteur - Mât abaissé5.134 m
- CLÉ D'ARRACHAGE HYDRAULIQUE
- Gammes de choix des clés d'arrachage à commande hydraulique à préhension variable (1)114-152 mm (4,5-6,0 in)
- Gammes de choix des clés d'arrachage à commande hydraulique à préhension variable (2)152-216 mm (6,0-8,5 in)
- ENSEMBLE D'OUTILS DTH
- Composants (7)Joint racleur de tige
- Composants (8)Le graisseur pour les outils de forage est inclus lorsque le compresseur DTH est sélectionné
- Composants (1)Bague de plate-forme à rouleaux en deux parties
- Composants (2)Rouleaux de dispositif de positionnement des tiges
- Composants (3)Clé à pont
- Composants (4)Amortisseur
- Composants (5)Raccord porte-tige supérieur
- Composants (6)Sous marteau
- SÉCURITÉ ET PROTECTION
- FonctionAngle d'approche de 15 degrés qui facilite le chargement et le déchargement sur une plate-forme surbaissée
- Composants (13)Oreilles de levage
- Composants (14)Protection du pare-brise avant (en option)
- Caractéristique (1)Plate-forme sur l'extrémité opposée au forage pour monter les extincteurs d'incendie et/ou le groupe électrogène diesel (en option)
- Caractéristique (2)Angle d'approche de 15 degrés qui facilite le chargement et le déchargement sur une plate-forme surbaissée
- Composants (1)Couvercles de la plate-forme en alliage pour l'entretien lorsque mât est à l'horizontale
- Composants (2)Sept (7) boutons d'arrêt moteur, au niveau de chaque point d'entrée/de sortie de la sondeuse, dans la cabine et à proximité du moteur sur la plate-forme
- Composants (3)Plus de quarante (40) interverrouillages de sécurité conditionnels
- Composants (4)Protection à charnière pour vitre sur toute la surface avant de la sondeuse
- Composants (5)Trois (3) points de sortie sur les zones de pont en plus de l'accès principal
- Composants (6)Des portes à fermeture automatique sécurisent les emplacements de l'échelle de sortie
- Composants (7)Klaxon électrique activé par bouton-poussoir dans la cabine
- Composants (8)Alarme de déplacement automatique audible
- Composants (9)Coffre de batterie monté sous la plate-forme avec coupe-batterie à clé/coupe-démarreur/bornes pour démarrage avec câbles volants
- Composants (10)Flexibles d'air de compresseur avec câbles de retenue de sécurité
- Composants (11)Surfaces antidérapantes
- Composants (12)Deux crochets sur extrémité non destinée au forage
- POSTE DE CONDUITE
- Cabine : haut de gamme– Rangement supplémentaire
- Siège en cuir à chauffage et ventilation
- Suspension de siège extra-robuste
- Double vitrage
- Protection amovible de vitre pour foreuse et pare-brise avant
- Essuie-glaces pour la vitre de foreuse et pour les vitres avant et arrière - Cabine : standard– Siège en tissu
- Simple vitrage
- Protection amovible pour la vitre de surface de forage
- Essuie-glace pour la vitre de surface de forage - Conception de la cabine– Cabine FOPS (cadre de protection contre les chutes d'objets, Falling Object Protection System) spacieuse de 3 m² (32,3 ft²) avec poste de conduite intégré
- Cabine montée sur amortisseurs en caoutchouc
- Le poste de conduite comprend un siège ergonomique, des commandes par manipulateur avec tous les instruments, un double écran tactile couleur haute définition de 254 mm (10 in) et une prise d'alimentation de 12 V
- Écran couleur haute définition de 254 mm (10 in) supplémentaire pour les caméras en circuit fermé
- Trois (3) caméras en circuit fermé (à l'avant et à gauche) offrant une vision à 360° depuis le siège du conducteur ; caméra dans le mât permettant de voir le carrousel à tiges/l'entraînement supérieur en action
- Convertisseur de tension de 24 V à 12 V
- Prééquipement radio pour la communication et le divertissement stéréo
- Deux portes pivotantes équipées de dispositifs de verrouillage à clavette Cat
- Poche à documentation
- Tapis de sol amovible - Ensembles cabine– La configuration standard comprend un siège en tissu, du simple vitrage et un essuie-glace pour la vitre de surface de forage
- La configuration Premium comprend de l'espace de rangement supplémentaire, un siège en cuir avec chauffage et ventilation, une suspension extra-robuste, du double vitrage, une deuxième protection amovible pour la vitre avant, un repose-pieds, des essuie-glaces pour la vitre de surface de forage et les vitres avant et arrière - Siège– Le siège pivote, se bloque et comporte une ceinture de sécurité deux points à enrouleur/76 mm (3"). Il est également inclinable (réglage de 5°), avec soutien lombaire et réglable en profondeur sur 80 mm (3,1")
- Vitres– Grandes vitres sur les côtés avant, arrière et droit de la cabine ; vitre sur toute la surface de forage avec protection
- Essuie-glaces pour pare-brise avec réservoir de lave-glace commun - Éclairage– Éclairage intérieur à DEL et lampe de lecture au niveau du siège du conducteur, manipulateurs et claviers rétroéclairés
- Éclairage par projecteurs du périmètre de la sondeuse
- Projecteurs éclairant le groupe motopropulseur, la plate-forme de forage, le carrousel/mât, l'échelle d'accès et les passerelles
- Ensemble d'éclairage de 4 200 lumens par projecteur sur le périmètre, feux de gabarit du mât, lampe stroboscopique montée sur la cabine, gyrophare monté à l'avant - Chauffage/ventilation/climatisation– Ventilation de chauffage du plancher
- Unité de climatisation/chauffage/pressurisation montée sur le toit
- Accès aux filtres depuis la plate-forme
- Volets d'aération pour le chauffage, la ventilation, la climatisation et le désembuage sur la fenêtre principale - Caméras– Trois (3) caméras en circuit fermé (sur le côté gauche et à l'avant) pour offrir une visibilité à 360° depuis le siège du conducteur ; caméra montée sur le mât pour voir le carrousel à tiges/l'entraînement supérieur en action
- Cabine : haut de gamme– Rangement supplémentaire
- ENSEMBLE D'OUTILS ROTATIFS
- Composants (7)Graisseur pour les outils de forage (en option)
- Composants (8)Amortisseur (en option)
- Composants (1)Bague de plate-forme à rouleaux monobloc
- Composants (2)Rouleaux de dispositif de positionnement des tiges
- Composants (3)Clé à pont
- Composants (4)Raccord porte-tige supérieur
- Composants (5)Raccord porte-outil
- Composants (6)Joint racleur de tige
- COMMANDES DU SYSTÈME D'EXPLOITATION - STANDARD
- Composants (22)Pré-câblées pour un fonctionnement en mode Terrain et autonome
- Composants (23)Fonctionnalité automatisée Drill Assist :
- Nivellement automatique, crics à rappel automatique
- Levage et verrouillage automatique du mât, déverrouillage et stationnement automatique du mât - Composants (1)Toutes les commandes électriques pour le forage, le déplacement, le nivellement et les fonctions auxiliaires
- Composants (2)Commande de compresseur électronique
- Composants (3)Contrôle du couple rotatif
- Composants (4)Arrêts de déplacement de la tête rotative virtuelle et interverrouillages
- Composants (5)Indicateur du dispositif de positionnement des tiges engagé/désengagé
- Composants (6)Compteur de profondeur de forage
- Composants (7)Performances de forage et système d'affichage d'état du forage
- Composants (8)Consignation des données de l'état de la machine, enregistrement des avertissements et des codes d'erreur et capacité d'exportation
- Composants (9)Arrêt du moteur retardé
- Composants (10)Compteur de vitesse de la tête rotative (affichage numérique sur écran)
- Composants (11)Indicateurs des filtres du circuit hydraulique, du carburant, du compresseur et du moteur
- Composants (12)Capteurs de pression du cric dans l'affichage
- Composants (13)Commande du système anti-poussière
- Composants (14)Indicateur de verrouillage du mât
- Composants (15)Système de commande de vitesse de ventilateur proportionnel par ECM
- Composants (16)Interverrouillage du déplacement, limites de stabilité de la machine
- Composants (17)Interverrouillage du déplacement, tige dans le trou
- Composants (18)Interverrouillage du déplacement, mât levé et verrouillé ou abaissé et posé
- Composants (19)Interverrouillage du déplacement, cric rentré
- Composants (20)Interverrouillage du déplacement, treuil en stationnement
- Composants (21)Commandes d'environnement de la cabine (climatisation, filtre, chauffage, vitesses du ventilateur)
- DIMENSIONS (APPROXIMATIVES) : MÂT DE 11,2 M (36,7 FT)
- Largeur aux extrémités sans la cabine4.845 m
- Largeur aux extrémités avec la cabine5.625 m
- NotaLes dimensions de largeur et de longueur comprennent : les marchepieds escamotables et l'accès pour le tour complet de la cabine.
- Longueur d'expédition du mât seul16.32 m
- Hauteur : mât levé17.146 m
- Longueur de la benne11.708 m
- Longueur - Mât abaissé17.78 m
- Hauteur - Mât abaissé5.134 m
- CHOIX ENTRE LE COMPRESSEUR OU LE RÉCEPTEUR
- Sélection du récepteur de réservoir (1)Basse pression 8,6 bar (125 psi) pour ASME/CRN/AU ou CE
- Sélection du récepteur de réservoir (2)Haute pression 24,1 ou 34,4 bar (350 ou 500 psi) pour ASME/CRN/AU ou CE
- Compresseur - forage rotatif56,6 m³/min (2000 ft³/min) à 8,6 bar (125 psi)
- Compresseur - Forage DTH (1)38,2 m³/min (1 350 ft³/min) @ 34,4 bar (500 psi)
- Compresseur - Forage DTH (2)42,4 m³/min (1 500 ft³/min) @ 24,1 bar (350 psi)
- Caractéristiques (1)À l'aide de la commande de volume variable du compresseur, le conducteur peut limiter le débit d'air, ce qui permet de réduire la consommation de carburant.
- Caractéristiques (2)Contrôle et régulation de compresseur électronique
- Caractéristiques (3)La sélection de marteau perforateur comprend un graisseur d'outil
- ENSEMBLES DE MÂTS
- Forage d'angleLes deux types de mât sont inclus
- Manuel pour accessoires de mât - mât de 11,2 m (36,7 ft) ou 13,6 m (44,6 ft)Un (1) capteur de tiges câblé, un panier d'outils manuels
- Hydraulique pour accessoires de mât - mât de 11,2 m (36,7 ft)Un (1) capteur de tiges à actionnement hydraulique, un panier d'outils hydraulique
- Hydraulique pour accessoires de mât - mât de 13,6 m (44,6 ft)Un (1) capteur de tige à actionnement hydraulique, plus un (1) capteur de tiges câblé, un panier d'outils hydrauliques
- CARROUSEL (SELON LA TAILLE DU MÂT ET LE DIAMÈTRE DES TIGES)
- Tige de carousel standard : tiges de 6,1 m (20 ft) pour mât de 13,6 m (44,6 ft) - contient quatre (4)– 127 mm (5,0 in)
- 140 mm (5,5 in)
- 152 mm (6,0 in)
- 165 mm (6,5 in)
- 178 mm (7,0 in)
- 194 mm (7,625 in) - Tige de carousel standard : tiges de 10,6 m (35 ft) pour mât de 11,2 m (36,7 ft) - contient quatre (4)– 127 mm (5,0 in)
- 140 mm (5,5 in)
- 152 mm (6,0 in)
- 165 mm (6,5 in)
- 178 mm (7,0 in)
- 194 mm (7,625 in) - Tige de carousel double fonction : mât de 11,2 m (36,7 ft) : contient deux (2) tiges de 10,6 m (35 ft) et deux (2) tiges de 7,62 m (25 ft) et adaptateurs de raccordement au marteau perforateur et au tricône (marteau perforateur et tricône non inclus)Carrousel à tiges à double emploi accepte les tiges de 140 mm (5,5 in) ou 168 mm (6,625 in) - contactez l'usine pour d'autres diamètres de tiges
- Râtelier à tiges carrousel, standard :– Mât de 11,2 m (36,7 ft) : contient quatre (4) tiges de 10,6 m (35 ft)
- Mât de 13,6 m (44,6 ft) : contient quatre (4) tiges de 6,1 m (20 ft)
- Tige de carousel standard : tiges de 6,1 m (20 ft) pour mât de 13,6 m (44,6 ft) - contient quatre (4)– 127 mm (5,0 in)
- OPTIONS DE SYSTÈME DE CONTRÔLE DE LA POUSSIÈRE
- Injection d'eau et récupérateur de poussière sèche (2)Filtres auto-nettoyants, porte de nettoyage avec éjecteur
- Injection d'eau et récupérateur de poussière sèche (1)Récupérateur de poussière de 127 m³/min (4 500 ft³/min) ; doté d'une injection d'eau standard
- Réservoir au-dessus de la plate-forme - capacité1514 l
- Choix (1)Injection d'eau - réservoir monté sous le pont avant de 1271 l (336 US gal)
- Débitmètre d'eau, commande de volume, indicateur de niveau de remplissage du réservoir - Choix (2)Injection d'eau plus collecteur de poussières sèches de 127 m³/min (4 500 ft³/min) collecteur pare-poussière ; avec injection d'eau standard
- Filtres auto-nettoyants, porte de nettoyage avec éjecteur - Choix (3)Injection d'eau grand volume (maximum) - contenance totale des réservoirs 2786 l (736 US gal)
- Contenance du réservoir sous le pont (isolé pour froid extrême) de 1271 l (336 US gal)
- Contenance du réservoir sur le pont de 1 514 l (400 US gal) - Choix (4)Rideaux antipoussière statiques, fermés sur quatre côtés
- OPTIONS DES OUTILS D'ENTRETIEN
- Étriers de levage (disponibles sur demande)– Filet API 89 mm (3,5 in) - pour lever les outils de forage correspondants (tricônes de 6,75 in ou marteaux perforateurs de catégorie 6 pouces)
- Filet API 114 mm (4,5 in) - pour lever l'outillage de forage correspondant (tricônes de 7,875 et 9,0 in ou marteaux perforateurs de catégorie 8 pouces)
- Filet API 140 mm (5,5 in) - pour lever l'adaptateur de raccord porte-tige
- Filet BECO 102 mm (4,0 in) - pour lever la tige de forage correspondante (DE de 5,5 in)
- Filet BECO 114 mm (4,5 in) - pour lever la tige de forage correspondante (DE 6,0, 6,5, 6,625 et 7,0 in)
- Filet BECO 152 mm (6,0 in) - pour lever la tige de forage correspondante (DE 7,625 in)
- Étriers de levage (disponibles sur demande)– Filet API 89 mm (3,5 in) - pour lever les outils de forage correspondants (tricônes de 6,75 in ou marteaux perforateurs de catégorie 6 pouces)
- TIGE DE FORAGE
- Tiges de 6,1 m (20 ft) pour mât de 13,6 m (44,6 ft) - contenance de quatre (4) - Option 4165 mm
- Tiges de 6,1 m (20 ft) pour mât de 13,6 m (44,6 ft) - contenance de quatre (4) - Option 1127 mm
- Tiges de 6,1 m (20 ft) pour mât de 13,6 m (44,6 ft) - contenance de quatre (4) - Option 6194 mm
- Tiges de 10,6 m (35 ft) pour mât de 11,2 m (36,7 ft) - contenance de quatre (4) - Option 1127 mm
- Tiges de 6,1 m (20 ft) pour mât de 13,6 m (44,6 ft) - contenance de quatre (4) - Option 3152 mm
- Tiges de 10,6 m (35 ft) pour mât de 11,2 m (36,7 ft) - contenance de quatre (4) - Option 6194 mm
- Tiges de 10,6 m (35 ft) pour mât de 11,2 m (36,7 ft) - contenance de quatre (4) - Option 4165 mm
- Tiges de 10,6 m (35 ft) pour mât de 11,2 m (36,7 ft) - contenance de quatre (4) - Option 3152 mm
- Tiges de 10,6 m (35 ft) pour mât de 11,2 m (36,7 ft) - contenance de quatre (4) - Option 2140 mm
- Tiges de 10,6 m (35 ft) pour mât de 11,2 m (36,7 ft) - contenance de quatre (4) - Option 5178 mm
- Tiges de 6,1 m (20 ft) pour mât de 13,6 m (44,6 ft) - contenance de quatre (4) - Option 2140 mm
- Tiges de 6,1 m (20 ft) pour mât de 13,6 m (44,6 ft) - contenance de quatre (4) - Option 5178 mm
- CARACTÉRISTIQUES DU MÂT ET DU RÂTELIER À TIGES CARROUSEL
- Caractéristiques (7)Ensemble de clés à pont coulissante
- Mât de 13,6 m (44,6 ft) - Plage de diamètres de trou : 152-250 mm (6-9,875 in) - Profondeur après un seul passage13.6 m
- Caractéristiques (5)Système de tension automatique des câbles de levage et de tirage
- Mât de 11,2 m (36,7 ft) - Vitesse du vérin0.81 m/s
- Caractéristiques (3)Trains de tiges configurés pour changement d'outil (au-dessus de la plate-forme)
- Caractéristiques (1)Configurations de mât complètes avec râtelier à tiges carrousel et ensemble de forage d'angle (vertical, de 0 à 30 degrés, par incréments de 5°)
- Caractéristiques (8)Équipé d'une bague de plate-forme à rouleaux pour des applications avec tricônes, bagues de plate-forme en deux parties pour DTH
- Caractéristiques (10)Dispositif de positionnement des tiges de forage
- Caractéristiques (11)Boîte de vitesses de rotation à moteur unique, jusqu'à 160 tr/min, couple jusqu'à 11 700 Nm (8 629 lbf-ft)
- Caractéristiques (9)La caméra en circuit fermé sur le mât permet de voir le râtelier à tiges carrousel/l'entraînement supérieur en action
- Caractéristiques (6)Clé d'arrachage à commande hydraulique à préhension variable pour toute une gamme de diamètres de tiges
- Mât de 11,2 m (36,7 ft) - Plage de diamètres de trou : 152-250 mm (6-9,875 in) - Profondeur après plusieurs passagesJusqu'à 53,9 m (jusqu'à 176,7 ft)
- Caractéristiques (4)Système de câble et vérin hydraulique unique pour levage/tirage
- Caractéristiques (2)Râtelier à tiges carrousel à actionnement hydraulique et auto-indexation qui prend en charge des diamètres de tige compris entre 127 mm (5,0 in) et 194 mm (7,625 in)
- Mât de 13,6 m (44,6 ft) - Plage de diamètres de trou : 152-250 mm (6-9,875 in) - Profondeur après plusieurs passagesJusqu'à 37,9 m (jusqu'à 124,6 ft)
- Mât de 13,6 m (44,6 ft) - Vitesse du vérin0.66 m/s
- Mât de 11,2 m (36,7 ft) : charge d'outils (un seul passage)Jusqu'à 22 321 kg (49 210 lb)
- Mât de 11,2 m (36,7 ft) : capacité d'extractionJusqu'à 20 411 kg (45 000 lb)
- Mât de 13,6 m (44,6 ft) : charge d'outils (un seul passage)Jusqu'à 32 655 kg (71 993 lb)
- Mât de 13,6 m (44,6 ft) : capacité d'extractionJusqu'à 29 483 kg (65 000 lb)
- Mât de 13,6 m (44,6 ft) : capacité du vérinJusqu'à 16 584 kg (jusqu'à 36 563 lb)
- Mât de 11,2 m (36,7 ft) : capacité du vérinJusqu'à 15 309 kg (jusqu'à 33 750 lb)
- CARACTÉRISTIQUES DU MÂT ET DU CARROUSEL À TIGES
- Caractéristiques (1)Carousel à tiges, standard :
- Mât de 11,2 m (36,7 ft) : contient quatre (4) tiges de 10,6 m (35 ft)
- Mât de 13,6 m (44,6 ft) : contient quatre (4) tiges de 6,1 m (20 ft) - Caractéristiques (2)Carousel à tiges, double fonction :
- Mât de 11,2 m (36,7 ft) : contient deux (2) tiges de 10,6 m (35 ft) et deux (2) tiges de 7,62 m (25 ft) et des adaptateurs de raccordement au marteau perforateur et au tricône (marteau perforateur et tricône non inclus)
- Peut recevoir des tiges de 140 mm (5,5 in) ou de 168 mm (6,625 in) - contactez l'usine pour d'autres diamètres de tige - Caractéristiques (3)Forage vertical ou à un angle de 0° à 30° par incréments de 5°
- Caractéristiques (4)Le carrousel à tiges à commande hydraulique et auto-indexation qui prend en charge des diamètres de tige compris entre 127 mm (5,0 in) et 194 mm (7,625 in)
- Caractéristiques (5)Trains de tiges configurés pour changement d'outil (au-dessus de la plate-forme)
- Caractéristiques (6)Système de levage/tirage à vérin unique
- Caractéristiques (7)Système de tension automatique des câbles de levage et de tirage
- Caractéristiques (8)Ensemble de clés à pont coulissante
- Caractéristiques (9)Configurés avec bague de plate-forme à rouleaux
- Caractéristiques (10)Treuil suspendu avec câble et crochet plus commande à distance ; entraînement à vitesse variable avec puissance ≥ 1 818 kg (4 000 lb), portée de 6 m (20 ft) au-delà plate-forme de forage (en option)
- Caractéristiques (11)Graisseur pour outils, système d'injection d'huile de 113,5 l (30 US gal) (option pour configurations de compresseurs basse pression)
- Caractéristiques (12)La gamme de clés d'arrachage à commande hydraulique à préhension variable s'étend de 114 mm à 152 mm (4,5 à 6,0 in) ou de 152 mm à 216 mm (6,0 à 8,5 in)
- Caractéristiques (13)La caméra en circuit fermé sur le mât permet de voir le carrousel à tiges/l'entraînement supérieur en action
- Caractéristiques (14)Dispositif de positionnement des tiges pour le forage à angle ou la manutention des tiges à plusieurs passages, actionné depuis la cabine, avec des interverrouillages de sécurité
- Caractéristiques (15)Boîte de vitesses de rotation à moteur unique, jusqu'à 160 tr/min, couple jusqu'à 11 600 Nm (8 555 lbf-ft)
- Caractéristiques (1)Carousel à tiges, standard :
- ACCESSOIRES POUR MÂT
- Accessoire (1)Capteur de tiges manuel de 11,2 m (36,7 ft) ou 13,6 m (44,6 ft) - Un (1) capteur de tiges câblé, un panier d'outils manuels
- Accessoire (2)Mât de 11,2 m (36,7 ft), Un (1) capteur de tiges hydraulique, un panier d'outils hydraulique
- Accessoire (3)Mât de 13,6 m (44,6 ft), un (1) capteur de tige hydraulique, plus un (1) capteur de tiges câblé, un panier d'outils hydrauliques
- SYSTÈME DE TREUIL SUSPENDU À COMMANDE À DISTANCE - EN OPTION
- Diamètre des câbles13 mm
- Portée - au-delà de la plate-forme de forage6.1 m
- ComposantsEntraînement à vitesse variable
- SYSTÈME D'ENTRAÎNEMENT SUPÉRIEUR À TÊTE ROTATIVE
- Couple - Moteur unique11700 Nm
- Vitesse de rotation0 à 160 tr/min
- Composants (1)Axe - filet normal API 140 mm (5,5") avec collier cannelé
- Composants (2)Contrôle du couple rotatif
- Composants (3)Interverrouillage du déplacement de la tête rotative virtuelle
- COMMANDES PREMIUM
- Composants (1)Fonctionnalité automatisée Drill Assist :
- Forage automatique en un seul passage (en option)
- Composants (1)Fonctionnalité automatisée Drill Assist :
- AUTOMATISATION ET TECHNOLOGIE
- Type (1)Pré-équipement Cat Terrain
- Type (2)Autonomie
- Composants (1)Indicateur de profondeur de forage
- Composants (2)Product Link™ Elite (matériel fourni depuis l'usine, souscription via le concessionnaire)
- Composants (3)Product Link Elite
- PACKS D'ENTRETIEN
- Ensemble (1)Remplissage rapide de carburant et d'eau, système de lubrification automatique
- Ensemble (2)Centrale d'entretien pour la vidange et le remplissage des lubrifiants, système de lubrification automatique, remplissage rapide de carburant et d'eau, flexible de purge (en option)
- Ensemble (3)Centrale d'entretien pour la vidange et le remplissage des lubrifiants, système de lubrification automatique, remplissage rapide de carburant et d'eau, flexible de purge (en option)
- POIDS
- Plage de poids de travailDe 56 468 kg à 64 154 kg (124 490 lb à 141 436 lb)
Équipements standards pour MD6250
- CHOIX DE GROUPES MOTOPROPULSEURS
- Émissions : norme équivalente à Tier 2, puissance moteur C27 à 1 800 tr/min, ISO 14396 616 kW (826 hp), ISO 14396 (DIN) 838 mhp (PS)
- Émissions : norme équivalente à Tier 4 Final, puissance moteur C27 à 1 800 tr/min, ISO 14396 650 kW (872 hp), ISO 14396 (DIN) 884 mhp (PS)
- Compresseur (2 000 ft³/min, 125 psi) - Ensemble de forage rotatif, 56,6 m³ (2 000 ft³/min) à 8,6 bar (125 psi) ; avec réservoir récepteur basse pression pour ASME/CRN/AU ou CE
- CHOIX DE CABINES
- Cabine standard– Comprenant siège en tissu, simple vitrage, pare-soleil, essuie-glace pour la vitre de la foreuse, protection de vitre de foreuse amovible et siège instructeur
- COMMANDES
- Indicateur de profondeur de forage et interverrouillages, à nivellement automatique, à mât automatique
- CHÂSSIS/PONT
- Accès à la machine par un escalier fixe
- ACCESSOIRES POUR MÂT
- 11,2 m (36,7 ft) ou 13,6 m (44,6 ft) : capteur de tiges, manuel − capteur de tiges à un câble pour (11 m), à deux câbles (pour 13 m), panier d'outils, manuel
- CARROUSEL À TIGES POUR MÂT DE 11,2 M (36,7 FT)/RÂTELIER À TIGES DE 10,6 M (35 FT). CONTIENT QUATRE (EN SÉLECTIONNER UN)
- Tige de 127 mm (5,0 in) ; quatre supports
- Tige de 140 mm (5,5 in) ; quatre supports
- Tige de 152 mm (6,0 in) ; quatre supports
- Tige de 165 mm (6,5 in) ; quatre supports
- Tige de 178 mm (7,0 in) ; quatre supports
- Tige de 194 mm (7,625 in) ; quatre supports
- CARROUSEL À TIGES POUR MÂT DE 13,6 M (44,6 FT)/RÂTELIER À TIGES DE 6,1 M (20 FT). CONTIENT QUATRE (EN SÉLECTIONNER UN)
- Tige de 127 mm (5,0 in) ; quatre supports
- Tige de 140 mm (5,5 in) ; quatre supports
- Tige de 152 mm (6,0 in) ; quatre supports
- Tige de 165 mm (6,5 in) ; quatre supports
- Tige de 178 mm (7,0 in) ; quatre supports
- Tige de 194 mm (7,625 in) ; quatre supports
- ENSEMBLES D'OUTILS DE FORAGE/ROTATIFS POUR MÂT DE 11,2 M (36,7 FT) (EN SÉLECTIONNER UN)
- 127 mm (5 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- 152 mm (6 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- 165 mm (6,5 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- 178 mm (7 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- 194 mm (7,625 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- ENSEMBLES D'OUTILS DE FORAGE/FORAGE PAR MARTEAU PERFORATEUR POUR MÂT DE 11,2 M (36,7 FT) (EN SÉLECTIONNER UN)
- 140 mm (5,5 in) ; bague de pont en deux parties, rouleaux de positionneur de tige, clé de pont, adaptateur croisé pour marteau et joint racleur de tige
- 165 mm (6,5 in) ; bague de pont en deux parties, rouleaux de positionneur de tige, clé de pont, adaptateur croisé pour marteau et joint racleur de tige
- ENSEMBLES D'OUTILS DE FORAGE/ROTATIFS POUR MÂT DE 13,6 M (44,6 FT) (EN SÉLECTIONNER UN)
- 127 mm (5 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- 152 mm (6 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- 165 mm (6,5 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- 178 mm (7 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- 194 mm (7,625 in) ; bague de pont à rouleaux monobloc, rouleau de positionneur de tige, clé de pont, raccords croisés et joint racleur de tige
- ENSEMBLES D'OUTILS DE FORAGE/FORAGE PAR MARTEAU PERFORATEUR POUR MÂT DE 13,6 M (44,6 FT) (EN SÉLECTIONNER UN)
- 127 mm (5,0 in) ; bague de pont en deux parties, rouleau de positionneur de tige, clé de pont, adaptateur croisé pour marteau et joint racleur de tige
- 140 mm (5,5 in) ; bague de pont en deux parties, rouleau de positionneur de tige, clé de pont, adaptateur croisé pour marteau et joint racleur de tige
- 165 mm (6,5 in) ; bague de pont en deux parties, rouleau de positionneur de tige, clé de pont, adaptateur croisé pour marteau et joint racleur de tige
- 178 mm (7 in) ; bague de pont en deux parties, rouleau de positionneur de tige, clé de pont, adaptateur croisé pour marteau et joint racleur de tige
- RACCORDS PORTE-TIGE SUPÉRIEURS (FORAGE ROTATIF UNIQUEMENT) (EN SÉLECTIONNER UN)
- 127 mm (5 in)
- 152 mm (6 in)
- 165 mm (6,5 in)
- 178 mm (7 in)
- 194 mm (7,625 in)
- CONSIDÉRATIONS SUR LES CLIMATS/RÉGIONS
- Batteries, étanches, Quantité de quatre (4)
- Niveau 1− Liquides et lubrifiants standard Avec une plage de températures de -1 °C (30 °F) à 52 °C (125 °F)
- Autocollants, ANSI
- Autocollants, ISO
- Certifications, EAEU
- Certifications CE
- ÉLIMINATION DE LA POUSSIÈRE
- Injection d'eau 1271 l (336 US gal)
- Rideaux antipoussière statiques, fermés sur quatre côtés
- TRAIN DE ROULEMENT ; 336E EL CAT (SÉLECTIONNER UN MODÈLE)
- Triple arêtes 600 mm (23,6 in) ; pour roche dure, pression au sol de 0,88 bar (12,7 psi)
- Tripes arêtes 750 mm (29,5 in) ; pour roche tendre, pression au sol de 1,10 bar (15,9 psi)
Options disponibles pour MD6250
- CHOIX DE GROUPES MOTOPROPULSEURS
- Compresseur (1 350 ft³/min, 500 psi) - Ensemble de forage par marteau perforateur, 38,2 m³/min (1 350 ft³/min) à 34,4 bar (500 psi) avec réservoir récepteur haute pression (500 psi) pour ASME/CRN/AU ou CE ; comprend un rangement pour le marteau et un système de lubrification de 113,5 l (30 US gal)
- Compresseur (1 500 ft³/min, 350 psi) - Ensemble de forage par marteau perforateur, 42,4 m³/min (1 500 ft³/min) à 24,1 bar (350 psi) avec réservoir récepteur haute pression pour ASME/DRN/AU ou CE ; comprend un rangement pour le marteau et un système de lubrification de 113,5 l (30 US gal)
- CHÂSSIS
- Contenance du réservoir de carburant augmentée de 1609l (425US gal) pour un total de 3218l (850US gal) (requise pour les ensembles autonomie)
- Plate-forme sur l'extrémité opposée au forage pour monter les extincteurs d'incendie et/ou le groupe électrogène diesel
- Prééquipement de grue à flèche (Grue à flèche non incluse)
- CHOIX DE CABINES
- Premium − Comprend un siège en cuir avec chauffage et ventilation, une suspension extra-robuste, un double vitrage. Protection amovible pour la vitre de surface de forage et protection pour le pare-brise avant. Coffre de rangement supplémentaire et essuie-glaces de pare-brise pour vitres avant et arrière
- Ensemble d'éclairage à DEL :
- fournit un éclairage au sol de 4 200 lumens sur le périmètre, les projecteurs de site produisent 1 950 lumens. Feu de gabarit du mât, lampe stroboscopique jaune montée sur la cabine et gyrophare monté à l'avant
- Trappe de contrôle pour localiser les trous avec projecteur (à fonctionnement hydraulique)
- Siège instructeur rabattable équipé d'une ceinture de sécurité à enrouleur
- Stores
- Manomètre de cabine
- Système d'accès au toit de la cabine (contenant échelles, cage et rails)
- COMMANDES
- Drill Assist (forage automatique en un seul passage)
- INFORMATIONS DIVERSES SUR LA PLATE-FORME DE FORAGE
- Boîte à outils sur plate-forme
- Trappe de contrôle hydraulique avec projecteur
- PRODUCT LINK™/TERRAIN
- Product Link (cellulaire)
- Product Link (double : satellite et cellulaire)
- Terrain pour forage (système de guidage)/avec écran G610
- POSTE DE CONDUITE
- Siège instructeur rabattable équipé d'une ceinture de sécurité
- Manomètre de cabine
- Stores
- Système d'accès au toit de la cabine avec échelle, cage et mains courantes (disponible uniquement avec escaliers escamotables et passerelle de cabine)
- CHÂSSIS/PONT
- Agrandissement du réservoir de carburant ajoutant 1 416 l (374 US gal) pour une contenance totale de 2 832 l (748 US gal) ; nécessaire pour les ensembles autonomie
- Accès à la machine par un escalier escamotable à commande hydraulique ; comprend une passerelle autour de la cabine et de la plate-forme de forage
- Prééquipement pour système d'extinction des incendies ; plate-forme pour monter des extincteurs d'incendie et/ou un groupe électrogène diesel
- Prééquipement de grue à flèche (kit de montage uniquement)
- Boîte à outils
- PRODUITS TECHNOLOGIQUES
- Product Link Elite ; cellulaire ou double (satellite et cellulaire)
- Matériel du système guidage sur le terrain
- MÂT
- Ensemble treuil suspendu avec câble et crochet plus commande à distance ; entraînement à vitesse variable avec puissance ≥ 1 814 kg (4 000 lb), portée de 6,1 m (20 ft) au-delà plate-forme de forage
- Système de lubrification des outils pour le forage rotatif doté d'une contenance de 113,5 l (30 US gal)
- Graisseur de filets de tiges avec réservoir rechargeable pour godet jetable
- Mât de 11,2 m (36,7 ft) ; forage d'angle - vertical à 30° (par incréments de 5°)
- Mât de 13,6 m (44,6 ft) ; forage d'angle - vertical à 30° (par incréments de 5°)
- Graisseur de filets de tiges de forage avec réservoir rechargeable ou godet jetable
- Système de lubrification d'outil pour tricônes rotatifs 113,5 l (30 US gal)
- Système de lubrification d'outil pour marteau perforateur et outil (inclus dans l'ensemble compresseur HP)
- Ensemble treuil suspendu avec commande à distance, câble et crochet
- RACCORD DE FORAGE, TRICÔNES ROTATIFS
- Recommandé pour applications rotatives
- Tous les forets ont des injecteurs standard
- Pour obtenir les codes S/M/H à partir de Rock Formation to Bit Conversion table https://catpublications.com, recherchez PEXQ1027
- Les plans d'expédition pour chaque configuration de forage permettent l'envoi d'une palette de forets. Un tombereau supplémentaire peut être nécessaire en cas de palettes supplémentaires.
- 171mm (6,75in), Option 1, (S2)
- 171mm (6,75in), Option 2, (M1)
- 171mm (6,75in), Option 3, (M3)
- 200mm (7,875in), Option 1, (S2)
- 200mm (7,875in), Option 2, (M1)
- 200mm (7,875in), Option 3, (M3)
- 229mm (9,0in), Option 1, (S3)
- 229mm (9,0in), Option 2, (M2)
- 229mm (9,0in), Option 3, (H1)
- 251mm (9,875in), Option 1, (M1)
- 251mm (9,875in), Option 2, (M3)
- 251mm (9,875in), Option 3, (H1)
- ACCESSOIRES POUR MÂT
- Mât de 11,2 m (36,7 ft) : capteur de tiges, hydraulique - un capteur de tiges à actionnement hydraulique, panier d'outils, hydrauliques
- Mât de 13,6 m (44,6 ft) : capteur de tiges, hydraulique - un capteur de tiges à actionnement hydraulique et capteur de tiges à un câble, panier d'outils, hydrauliques
- TIGE DE FORAGE*
- Tige de carousel standard : tiges de 10,6 m (35 ft) pour mât de 11,2 m (36,7 ft) - Peut recevoir quatre (4)
- 127 mm (5,0 in)
- 140 mm (5,5 in)
- 152 mm (6,0 in)
- 165 mm (6,5 in)
- 178 mm (7,0 in)
- 194 mm (7,625 in)
- Tige de carousel standard : tiges de 6,1 m (20 ft) pour mât de 13,6 m (44,6 ft) - Peut recevoir quatre (4)
- 127 mm (5,0 in)
- 140 mm (5,5 in)
- 152 mm (6,0 in)
- 165 mm (6,5 in)
- 178 mm (7,0 in)
- 194 mm (7,625 in)
- Tige de carousel standard : tige de 10,6 m (35 ft) pour mât de 11,2 m (36,7 ft) - Peut recevoir deux (2)
- Quantité de deux (2) tiges de 7,62 m (25 ft) avec adaptateurs de raccordement au marteau perforateur et au tricône (marteau perforateur et tricône non inclus)
- 140 mm (5,5 in)
- 168 mm (6,625 in)
- Nota : *Contactez l'usine pour d'autres diamètres de tige
- CLÉ D'ARRACHAGE (EN SÉLECTIONNER UNE)
- Gamme de clés d'arrachage à commande hydraulique à préhension variable de 114 mm à 152 mm (4,5 à 6,0 in)
- La gamme de clés d'arrachage à commande hydraulique à préhension variable s'étend de 152 mm à 216 mm (6,0 à 8,5 in)
- ENSEMBLES D'OUTILS DE FORAGE/FORAGE DOUBLE EMPLOI POUR MÂT DE 11,2 M (36,7 FT)
- 168 mm (6,625 in) ; bague en deux parties, rouleaux de positionneur de tiges, clé de pont, carrousel double emploi, deux tiges de 7,62 m (25 ft) chacune et adaptateurs de raccords
- AMORTISSEUR AVEC ADAPTATEUR TRANSVERSAL (REQUIS POUR MARTEAU PERFORATEUR, EN OPTION POUR FORAGE ROTATIF) (EN SÉLECTIONNER UN)
- 127 mm (5 in)
- 140 mm (5,5 in)
- 152 mm (6 in)
- 165 mm (6,5 in)
- 178 mm (7 in)
- 194 mm (7,625 in)
- AMORTISSEUR POUR FORAGE DOUBLE EMPLOI/MÂT DE 11,2 M (36,7 FT)
- 168 mm (6,625 in) comprend un adaptateur de raccord porte-tige supérieur long
- TIGE DE FORAGE - TIGE DE 6,1 M (20 FT) POUR MÂT DE 13,7 M (44,9 FT) ; LE CARROUSEL EN CONTIENT QUATRE
- Tige de 127 mm (5 in)
- Tige de 152 mm (6 in)
- Tige de 178 mm (7 in)
- Tige de 194 mm (7,625 in)
- TIGE DE FORAGE - TIGE DE 10,6 M (35 FT) POUR MÂT DE 11,2 M (36,7 FT) ; LE CARROUSEL EN CONTIENT QUATRE
- Tige de 127 mm (5 in)
- Tige de 140 mm (5,5 in)
- Tige de 152 mm (6 in)
- Tige de 165 mm (6,5 in)
- Tige de 178 mm (7 in)
- Tige de 194 mm (7,625 in)
- TIGE DE FORAGE - TIGE DE 10,6 M (35 FT) POUR MÂT DE 11,2 M (36,7 FT) ; LE CARROUSEL DOUBLE EMPLOI EN CONTIENT DEUX
- 168 mm (6,625 in)
- GROUPE DE TRICÔNES - QUANTITÉ 9 PAR PALETTE
- 171 mm (6,75 in), OPTION 2, (M1)
- 171 mm (6,75 in), Option 3, (M3)
- 171 mm (6,75 in), OPTION 1, (S2)
- 200 mm (7,875 in), OPTION 2, (M1)
- 200 mm (7,875 in), OPTION 3, (M3)
- 200 mm (7,875 in), Option 1, (S3)
- 229 mm (9 in) OPTION 2, (M2)
- 229 mm (9 in) OPTION 3, (H1)
- 229 mm (9 in) OPTION 1, (M1)
- 251 mm (9,875 in) Option 2, (M3)
- 251 mm (9,875 in) OPTION 3, (H1)
- MARTEAUX PERFORATEURS ET OUTILS
- Marteau perforateur − catégorie 152,4 mm (6 in) avec raccord d'entraînement (tous composants sauf ensemble outil de marteau perforateur)
- OUTILS, 2F-FF-S-HD
- 171 mm (6,75 in) deux orifices de rinçage, portée plate avec carbures sphériques. Extra-robuste.
- Le kit comprend : neuf outils, quatre raccords d'entraînement, trois soupapes au pied supplémentaires par kit (outils configurés avec tige QL60)
- OUTILS, 2F-FF-S
- 171 mm (6,75 in) deux orifices de rinçage, portée plate avec carbures sphériques.
- Le kit comprend : neuf outils, quatre raccords d'entraînement, trois soupapes au pied supplémentaires par kit (outils configurés avec tige QL60)
- OUTILS, 2F-CC-S
- 171 mm (6,75 in) deux orifices de rinçage, concaves avec carbures sphériques.
- Le kit comprend : neuf outils, quatre raccords d'entraînement, trois soupapes au pied supplémentaires par kit (outils configurés avec tige QL60)
- OUTILS, 2F-CV-S+B
- Outils de 171 mm (6,75 in), deux orifices de rinçage, convexes avec jauge sphérique et carbures à surface balistique.
- Le kit comprend : neuf outils, quatre raccords d'entraînement, trois soupapes au pied supplémentaires par kit (outils configurés avec tige QL60)
- OUTILS, 3F-CV-S+B
- 171 mm (6,75 in) trois orifices de rinçage, convexes avec jauge sphérique et carbures à surface balistique.
- Le kit comprend : neuf outils, quatre raccords d'entraînement, trois soupapes au pied supplémentaires par kit (outils configurés avec tige QL60)
- OUTILS, 3F-FF-S+B
- 171 mm (6,75 in) trois orifices de rinçage, portée plate avec jauge sphérique et carbures à surface balistique.
- Le kit comprend : neuf outils, quatre raccords d'entraînement, trois soupapes au pied supplémentaires par kit (outils configurés avec tige QL60)
- OUTILS, 3F-CC-S+B
- 171 mm (6,75 in) trois orifices de rinçage, concaves avec jauge sphérique et carbures à surface balistique.
- Le kit comprend : neuf outils, quatre raccords d'entraînement, trois soupapes au pied supplémentaires par kit (outils configurés avec tige QL60)
- ENSEMBLES POUR ENTRETIEN/CIRCUIT DE FLUIDES POUR MÂT DE 11,2 M (36,7 FT) OU 13,6 M (44,6 FT) LORS DU FORAGE D'ANGLE
- Remplissage rapide de carburant et d'eau et système de lubrification automatique
- Centrale d'entretien pour la vidange et le remplissage des lubrifiants, remplissage rapide de carburant et d'eau, flexible de purge et système de lubrification automatisée
- OUTILS D'ENTRETIEN
- Outil pour bague de retenue - 102-194mm (4,0-7,625in)
- Outils de travail
- Étriers de levage (disponibles sur demande; nécessaires pour la mise en service)
- Filet API 89 mm (3,5 in)
- Filet API 114 mm (4,5 in)
- Filet API 140mm (5,5in)
- Filet BECO 102mm (4,0in)
- Filet BECO 114 mm (4,5 in)
- Filet BECO 152mm (6,0in)
- Étriers de levage : filet API 89 mm (3,5 in)
- Étriers de levage : filet API 114 mm (4,5 in)
- Étriers de levage : filet API 140 mm (5,5 in)
- Étriers de levage : filet BECO 102 mm (4,0 in)
- Étriers de levage : filet BECO 114 mm (4,5 in)
- Étriers de levage : filet BECO 152 mm (6,0 in)
- CONSIDÉRATIONS SUR LES CLIMATS/RÉGIONS
- Batteries, étanches Quantité : six (6) (nécessaire pour temps froid niveau 2 et 4 ou ensembles semi-autonomie)
- Niveau 2 - Arctique - Basses températures jusqu'à –18 °C (–0 °F) Fluides et lubrifiants pour climats arctiques
- Niveau 4 − Température jusqu'à -40 °C (40 °F) Composants de chauffage de 50 Hz, compresseur haute pression. Liquides pour climat polaire. Chauffage alimenté par diesel pour liquide de refroidissement moteur, réservoir d'eau principal et batteries. Bandes thermiques pour réservoir récepteur et canalisation d'aspiration d'eau. Boîte de jonction avec dispositifs pour l'ajout d'un connecteur d'alimentation à quai de 240 V/50 A fourni par le client. Si nécessaire, capacité de 60 Hz, il est nécessaire de commander un chargeur de batterie de 60 Hz via le marché des pièces de rechange
- ÉLIMINATION DE LA POUSSIÈRE
- Rideaux anti-poussière, fermés sur quatre côtés, avec dispositifs de levage hydraulique pour lever les rideaux anti-poussières avant et arrière (recommandés avec le récupérateur de poussière)
- Déplacement arrêté du système de pulvérisation
- Injection d'eau de 1271 l (336 US gal) et récupérateur de poussière sèche de 127 m³/min (4 500 ft³/min)
- Injection d'eau grand volume 2 786 l (736 US gal)
- Contenance du réservoir sous le pont (isolé pour froid extrême) de 1 271 l (336 gal)
- Contenance du réservoir sur le pont de 1 514 l (400 US gal)
- Dispositifs de levage hydraulique des rideaux anti-poussière avant et arrière (recommandés avec le récupérateur de poussière)
- Pulvérisation pendant le déplacement arrêté pour mouiller le sol autour du déblai
Galerie média
Découvrez nos équipements similaires
Foreuses
MD6380
Charge d'outil
Jusqu'à 53 845 kg
Diamètre du trou
251 mm - 381 mm
Moteur
3512C CAT®
ExplorerForeuses
MD6250
Charge d'outil
Jusqu'à 32 655 kg
Diamètre du trou
152 mm - 250 mm
Moteur
C27 @ 1 800 tr/min
ExplorerForeuses
MD6200
Charge d'outil
Jusqu'à 16 964 kg
Diamètre du trou
127 mm - 200 mm
Moteur
C18 CAT® à 1 800 tr/min
ExplorerForeuses
MD6310
Charge d'outil
Jusqu'à 42 149 kg
Diamètre du trou
203 mm - 311 mm
Moteur
C32B CAT®
Explorer
